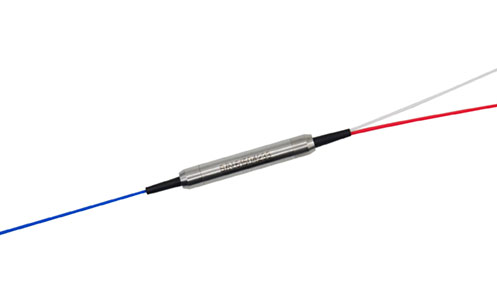

产品名称 : 光纤波分复用器+分路器+隔离器集成器件
产品型号：MCWTIH-9855-S-00-C-01-B-S-P15-10-L-FA
工作波长: 1030-2050nm
功率 : 50mW 300mW 300mW-20W
光纤类型 : SM Fiber or PM Fiber
光纤波分复用器+分路器+隔离器集成器件三合一混合器件是集成波分复用解复用、隔离器芯和分路器三者功能的器件，提供输入信号功率监测、泵浦+信号复用和隔离功能同时进行，结构紧凑，节约成本，节省空间的优点。应用于纳秒光纤激光器，皮秒光纤激光器种子源，飞秒光纤激光器种子源，光纤传感等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通信领域
|
|
结构紧凑，可靠性高
|
激光雷达
|
|
参数
|
单位
|
数值
|
||||||
|
单级
|
单级
|
单级
|
双级
|
单级
|
双级
|
|||
|
信号波长范围
|
nm
|
1030±5
|
1064±5
|
1550±20
|
1950/2000/2050±20
|
|||
|
泵浦波长范围
|
nm
|
960-990
|
960-990
|
1530-1590
|
||||
|
信号隔离度（min）
|
dB
|
30
|
32
|
31
|
45
|
16
|
35
|
|
|
信号端插损（max）
|
dB
|
3.8
|
2.5
|
1.3
|
1.6
|
1.8
|
2.1
|
|
|
WDM隔离度（min）
|
Signal channel
|
dB
|
25
|
25
|
30
|
30
|
25
|
25
|
|
Pump channel
|
dB
|
12
|
12
|
12
|
12
|
12
|
12
|
|
|
插入损耗（Pump to Common）
|
dB
|
≤0.7
|
≤0.6
|
≤1.0
|
||||
|
Tap端分光比
|
%
|
1-50可选
|
||||||
|
偏振相关损耗(only SM Fiber)
|
dB
|
0.1
|
||||||
|
消光比（only PM fiber）
|
dB
|
≥20
|
≥20
|
|||||
|
回波损耗（min）
|
dB
|
55
|
||||||
|
光纤类型
|
SM Fiber or PM Fiber
|
|||||||
|
工作轴（only PM fiber）
|
单轴工作 or 双轴工作
|
|||||||
|
最大承受功率(CW)
|
mW
|
50
|
300
|
300mW-20W可选
|
||||
|
峰值功率
|
KW
|
≤1@ns
|
≤10@ns
|
|||||
|

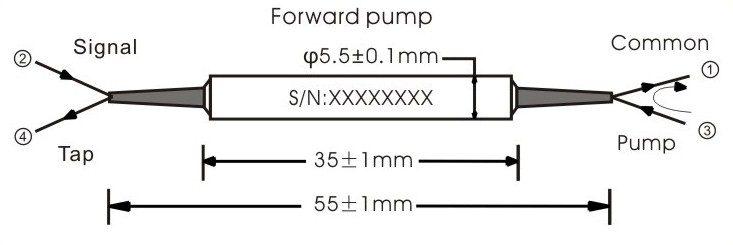

封装尺寸
|
mm
|
φ5.5X35
|
φ5.5X35 （＜5W）or 60X12X8（＞5W）
|
|||||
|
拉力
|
N
|
5
|
||||||
|
工作温度
|
℃
|
-5~+70
|
||||||
|
储存温度
|
℃
|
-40~+85
|
||||||
|
MCWTIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
工作波长
|
单双级
|
功率大小
|
功率类型
|
Tap端分光比
|
泵浦方式
|
工作轴
（only PM）
|
光纤类型
|
|
|
9803-980/1030nm
9855-980/1030nm
5795-1570/1950nm
|
S-单级
D-双级
|
0.5-50mW
00-300mW
01-1W
05-5W
|
P-脉冲
C-连续
|
01-1%
05-5%
10-10%
|
B-后向泵浦
F-正向泵浦
|
S-慢轴工作,快轴截止
F-快轴工作,慢轴截止
B-双轴工作
|
H1-Hi1060
P1-PM980
S2-SMF-28e
P15-PM1550
S1-SM1950
P15-PM1950
|
|
|
⑨
|
⑩
|
⑪
|
||||||
|
光纤长度
|
套管类型
|
接头类型
|
||||||
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um松套管
S-其它
|
N-None
FU-FC/UPC
FA-FC/APC
S-其它
|
||||||
