产品名称 : 光纤隔离器+耦合器集成器件
产品型号：MCTIH-1550-S-00-C-01-S2-10-L-FA
工作波长:1030-2050nm
功率 : 50mW 300mW 300mW-20W
光纤类型 : SM Fiber or PM Fiber
光纤隔离器+耦合器混合器件是集成隔离器和耦合器二者功能的器件，对输入信号功率监测和隔离反射光功能同时进行，结构紧凑，节约成本，节省空间的优点。应用于光纤激光器，光纤放大器，光纤传感等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通信领域
|
|
结构紧凑，可靠性高
|
激光雷达
|
|
参数
|
单位
|
数值
|
|||||
|
单级
|
单级
|
单级
|
双级
|
单级
|
双级
|
||
|
信号波长范围
|
nm
|
1030±5
|
1064±5
|
1310/1480/1550±20
|
1950/2000/2050±20
|
||
|
信号隔离度（min）
|
dB
|
30
|
32
|
31
|
45
|
16
|
35
|
|
信号端插损（max）
|
dB
|
3.5
|
2.2
|
1.0
|
1.2
|
1.4
|
1.7
|
|
偏振相关损耗(SM Fiber)
|
dB
|
0.1
|
|||||
|
消光比（only PM fiber）
|
dB
|
≥20
|
≥18
|
||||
|
回波损耗（min）
|
dB
|
55
|
|||||
|
Tap端分光比
|
%
|
1-50可选
|
|||||
|
光纤类型
|
SM Fiber or PM Fiber
|
||||||
|
工作轴（only PM fiber）
|
单轴工作 or 双轴工作
|
||||||
|
最大承受功率(CW)
|
mW
|
50
|
300
|
300mW-20W可选
|
|||
|
峰值功率
|
KW
|
≤1@ns
|
≤10@ns
|
||||
|

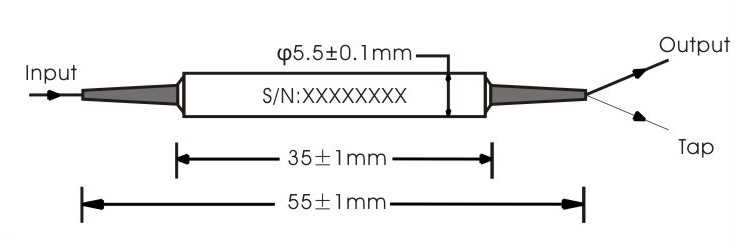

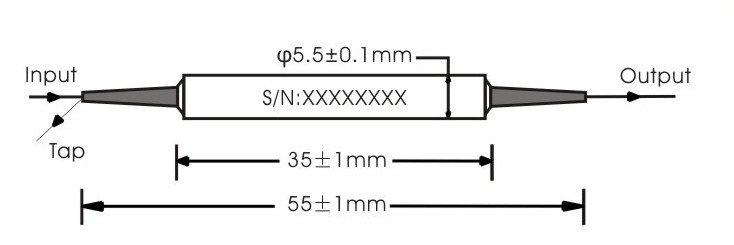

封装尺寸
|
mm
|
φ5.5X35
|
φ5.5X35 （＜5W）or 60X12X8（＞5W）
|
||||
|
拉力
|
N
|
5
|
|||||
|
工作温度
|
℃
|
-5 to +70
|
|||||
|
储存温度
|
℃
|
-40 to +85
|
|||||
|
MCTIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
⑩
|
|
工作波长
|
单双级
|
平均功率
|
功率类型
|
分光比
|
工作轴
（only PM）
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
1030-1030nm
1310-1310nm
1550-1550nm
1950-1950nm
S-其它
|
S-单级
D-双级
|
0.5-50mW
00-300mW
01-1W
05-5W
10-10W
|
P-脉冲
C-连续
|
01-01/99
05-05/95
S-其它
|
S-慢轴工作,快轴截止
F-快轴工作,慢轴截止
B-双轴工作
|
H1-Hi1060
P1-PM980
S2-SMF-28e
P15-PM1550
S1-SM1950
P15-PM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um松套管
S-其它
|
N-None
FU-FC/PC
FA-FC/APC
S-其它
|
