产品名称 : 波分复用器+耦合器集成器件
产品型号：MCWTH-9855-00-C-01-B-S-P15-10-L-FA
工作波长:1030-2050nm
功率 : 300mW 1W 2W 5W 10W 20W
光纤类型 : SM Fiber or PM Fiber
波分复用器+光纤耦合器集成器件是集成波分复用器和光纤耦合器二者功能的器件，对耦合信号光泵浦光的同时对信号光进行分光，结构紧凑，节约成本，节省空间的优点。应用于光纤激光器，光纤放大器，光纤传感等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器/光纤放大器
|
|
高隔离度
|
光通信领域
|
|
结构紧凑，可靠性高
|
激光雷达
|
产品指标
| 参数 |
单位
|
数值
|
||||||
|
单级
|
单级
|
单级
|
双级
|
单级
|
双级
|
|||
|
信号波长范围
|
nm
|
1030/1040/1064±5
|
1550±20
|
1950/2000/2050±20
|
||||
|
泵浦波长范围
|
nm
|
960-990
|
960-990
|
1530-1590
|
||||
|
信号端插损（max）
|
dB
|
1.0
|
1.0
|
1.8
|
||||
|
WDM隔离度（min）
|
Signal channel
|
dB
|
25
|
25
|
30
|
25
|
25
|
25
|
|
Pump channel
|
dB
|
12
|
12
|
12
|
12
|
12
|
12
|
|
|
插入损耗（Pump to Common）
|
dB
|
≤0.7
|
≤0.6
|
≤1.0
|
||||
|
Tap端分光比
|
%
|
1-50可选
|
||||||
|
偏振相关损耗(only SM Fiber)
|
dB
|
0.1
|
||||||
|
消光比（only PM fiber）
|
dB
|
≥20
|
≥20
|
|||||
|
回波损耗（min）
|
dB
|
55
|
||||||
|
光纤类型
|
SM Fiber or PM Fiber
|
|||||||
|
工作轴（only PM fiber）
|
单轴工作 or 双轴工作
|
|||||||
|
最大承受功率(CW)
|
W
|
0.3-20可选
|
||||||
|
峰值功率
|
KW
|
≤1@ns
|
≤10@ns
|
|||||
|

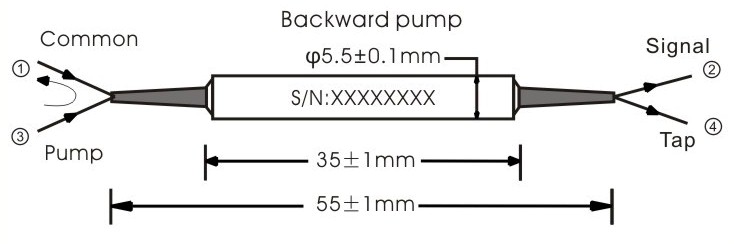

封装尺寸
|
mm
|
φ5.5X35 （＜5W）or 60X12X8（＞5W）
|
||||||
|
拉力
|
N
|
5
|
||||||
|
工作温度
|
℃
|
-5~+70
|
||||||
|
储存温度
|
℃
|
-40~+85
|
||||||
测温环境在25℃；
以上数据不含接头,如增加接头,插入损耗增加0.3dB,回损降低5dB,消光比降低2dB,默认光纤慢轴对准Key键；
|
MCWTH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
⑩
|
|
工作波长
|
平均功率
|
功率
类型
|
Tap端分光比
|
泵浦方式
|
工作轴
（only PM）
|
光纤类型
|
尾纤
长度
|
尾套类型
|
连接头类型
|
|
|
9803-980/1030nm
9855-980/1550nm
5795-1570/1950nm
|
0.5-50mW
00-300mW
01-1W
05-5W
10-10W
|
P-脉冲
C-连续
|
01-1%
05-5%
10-10%
|
B-反向泵浦
F-正向泵浦
|
S-慢轴工作,快轴截止
F-快轴工作,慢轴截止
B-双轴工作
|
H1-Hi1060
P1-PM980
S2-SMF-28e
P15-PM1550
S1-SM1950
P15-PM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纤
L-900um松套管
S-其它
|
N-None
FU-FC/UPC
FA-FC/APC
SA-SC/APC
S-其它
|
