产品名称 : 850nm三端口多模光纤环行器


产品型号:MCMCIR-850-00-C-50-10-L-FA


工作波长: 850nm


功率 : 300mW 1W 2W 5W


光纤类型 : 50/125um

850nm三端口多模光纤环行器
咨询热线
0755-23736280
850nm三端口多模光纤环行器

   三端口光纤环行器是一种多端口非互易光学器件,光只能沿一个方向传播。信号若从端口1输入,则从端口2输出;而信号从端口2输入,则将从端口3输出,其输出损耗都很小;光从端口2输入时,从端口1输出时损耗很大,同样光从端口3输入时,从端口1、2中输出时损耗也很大。

铭创光电可以生产三端口、四端口、不同功率、不同波长的光纤环行器,产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
产品特点
应用领域
低插入损耗
光纤激光器
高隔离度
光纤放大器
高稳定性和可靠性
光纤传感
高承受功率
光纤通信

产品指标

参数
单位
数值
中心波长
nm
850
工作波长范围
nm
±10
峰值隔离(Type)
dB
>20
隔离度 (min)
dB
>18
插入损耗(Type)
dB
1.5
插入损耗 (max)
dB
1.8
偏振相关损耗
dB
≤0.2
回波损耗(min)
dB
45
承受光功率
W
0.5或其它
峰值功率(脉冲)
KW
<10@ns pulse
光纤类型

50/125或其它
连接头类型

FC/APC或者其它

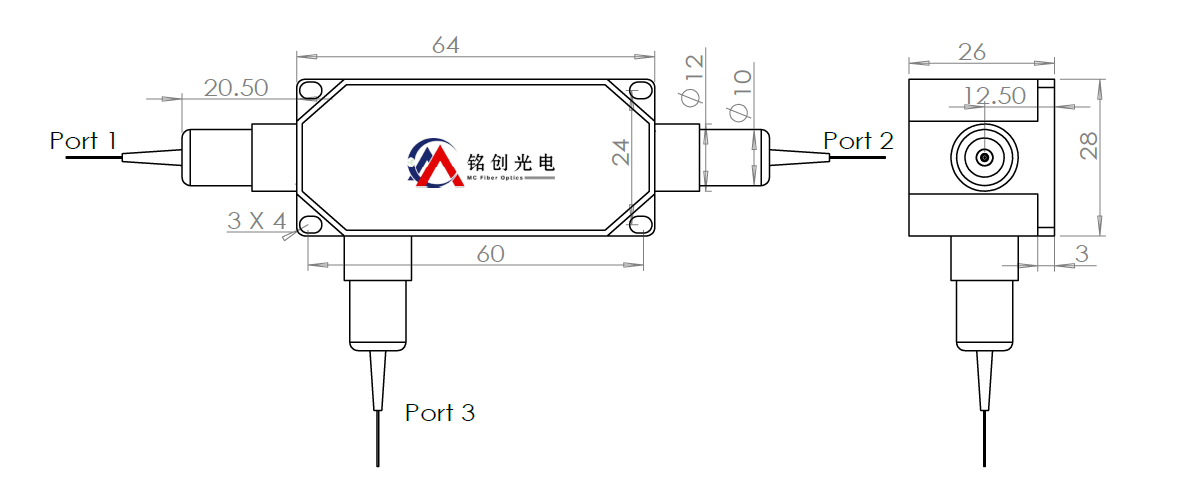

封装尺寸
mm
64x28x26
工作温度
0~+70
存储温度
-40~+85
测温环境在25℃;以上数据不含接头,如增加接头,插入损耗增加0.8dB,回损降低5dB.

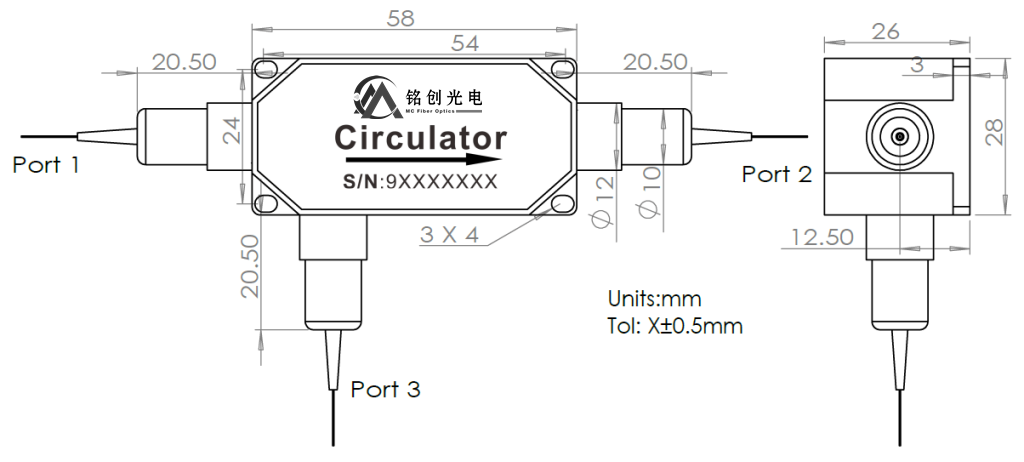

封装尺寸



 选型信息

MCMCIR
工作波长
平均功率
功率类型
光纤类型
尾纤长度
尾套类型
连接头类型
830-830nm
850-850nm

00-0.3W
01-1W
05-5W
10-10W
P-脉冲
C-连续
50-50/125
105-105/125
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCMCIR-850-00-C-50-10-L-FA
三端口多模光纤环行器,中心波长850nm,连续光功率300mW,光纤类型50/125um,光纤长度1米,900um松套管,FC/APC。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
