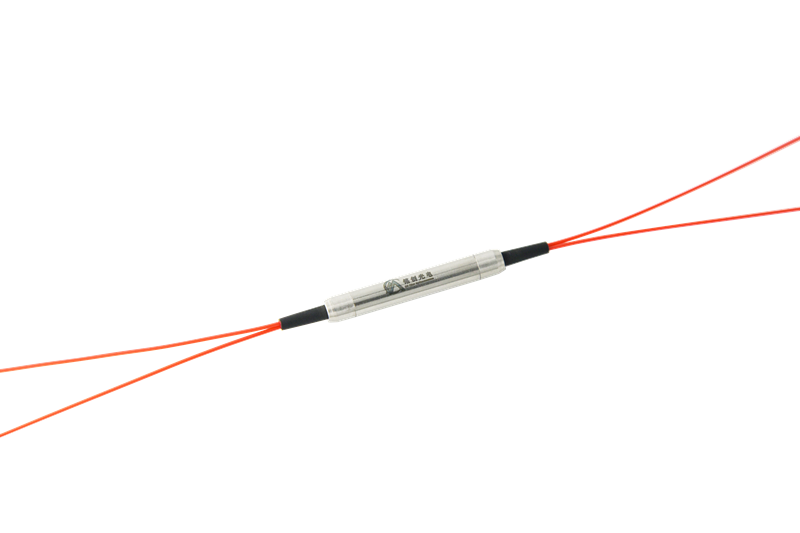

产品名称 : 1550nm四端口保偏光纤环行器


产品型号: MCPCIR4-00-C-S-P15-10-L-FA


工作波长:1550nm


功率 : 300-2000mW


光纤类型 : PM1550

1550nm四端口保偏光纤环行器
咨询热线
0755-23736280
1550nm四端口保偏光纤环行器

 1550nm四端口保偏光纤环行器是一种多端口非互易光学器件,光只能沿一个方向传播。信号若从端口1输入,则从端口2输出;而信号从端口2输入,则将从端口3输出,其输出损耗都很小;光从端口2输入时,从端口1输出时损耗很大,同样光从端口3输入时,从端口1、2中输出时损耗也很大。

铭创光电可以生产三端口、四端口、不同功率、不同波长的光纤环行器,产品广泛用在光纤激光器、仪器仪表、色散补偿装置、光纤传感、科学研究等领域。
产品特点
应用领域
低插入损耗
光纤激光器
高隔离度
光纤传感
结构紧凑
光纤放大器
高稳定性和可靠性
光纤通信

产品指标

参数
单位
数值
中心波长
nm
1310/1480/1550
C+L波段
工作波长范围
nm
±20
1528-1610
峰值隔离(Type)
dB
50
50
隔离度 (min)
dB
40
40
插入损耗(Type)
dB
0.8
0.9
插入损耗 (max)
dB
1.1
1.2
消光比(min)
dB
20
承受光功率
mW
300、1000、2000可选
峰值功率(脉冲)
KW
<1  2  5@ns pulse
工作轴

单轴工作or双轴工作
串扰(min)
dB
50
回波损耗(min)
dB
50
光纤类型

PM1550
封装尺寸
mm
Φ5.5XL35(单轴)Φ5.5xL50(双轴)
工作温度
-5~+50
存储温度
-40~+85
测温环境在25℃;
以上数据不含接头,如增加接头,插入损耗增加0.3dB,回损降低5dB,消光比降低2dB,默认光纤慢轴对准Key键。

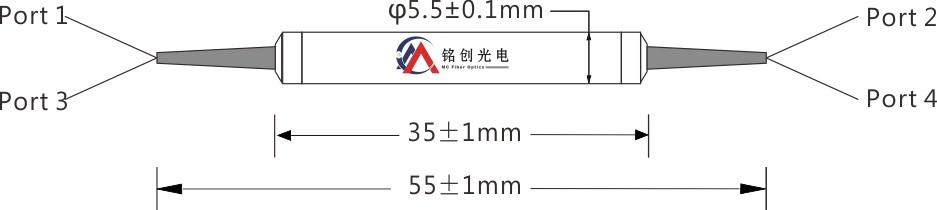

封装尺寸



 选型信息

MCPCIR4
工作波长
功率大小
功率类型
工作轴
光纤类型
尾纤长度
尾套类型
连接头类型
1550-1550nm
CL-C+L波段
00-0.3W
01-1W
05-5W
P-脉冲
C-连续
B-双轴工作
S-慢轴工作
F-快轴工作
P9-PM980
P15-PM1550
P19-PM1950
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCPCIR4-00-C-S-P15-10-L-FA
四端口保偏光纤环行器,中心波长1550nm,连续功率300mW,单轴工作,光纤类型PM1550,光纤长度1米,900um松套管,FC/APC,光纤慢轴对准key键。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
