产品名称 : 200GHz密集波分复用器LGX盒式/1U机箱
产品型号： MCDWDM-2-16-M-C21-1-LP
光纤类型 : SMF-28e Fiber
密集波分复用器是将不同波长的光信号复用至一根光纤上（复用）,或将复用在一根光纤中的多个光信道按波长分开（解复用）。200G信道间隔密集光波分复用器/解复用器采用成熟的窄带介质膜实现光的滤波,波长稳定性好,采用密封工艺封装,环境稳定性高。 铭创光电可以提供ITU标准的200G通道间隔的波分复用器以及不同封装的模块。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高通道隔离度
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤通信
|
|
参数
|
单位
|
数值
|
|||||||
|
通道
|
-
|
4通道
|
8通道
|
16通道
|
|||||
|
配置
|
-
|
合波
|
解波
|
合波
|
解波
|
合波
|
解波
|
||
|
工作波长
|
nm
|
ITU Grid
|
|||||||
|
中心波长精度
|
nm
|
±0.05
|
|||||||
|
信道间隔
|
GHz
|
200
|
|||||||
|
带宽（min）@0.5dB
|
nm
|
0.5
|
|||||||
|
插入损耗（max）
|
dB
|
1.7
|
3.0
|
3.8
|
|||||
|
通道一致性
|
dB
|
0.6
|
1.0
|
1.5
|
|||||
|
信道平坦度
|
dB
|
0.3
|
|||||||
|
隔离度
|
相邻通道
|
dB
|
>30
|
||||||
|
非相邻通道
|
dB
|
>40
|
|||||||
|
温度相关损耗
|
dB
|
≤0.005
|
|||||||
|
波长热稳定度
|
nm/℃
|
≤0.002
|
|||||||
|
偏振相关损耗（max）
|
dB
|
≤0.1
|
≤0.1
|
≤0.15
|
|||||
|
偏振模色散
|
ps
|
≤0.1
|
|||||||
|
方向性（min）
|
dB
|
50
|
|||||||
|
回波损耗（min）
|
dB
|
45
|
|||||||
|
最大工作功率
|
mW
|
300
|
|||||||
|
光纤类型
|
-
|
SMF-28e Fiber
|
|||||||
|
工作温度
|
℃
|
-5 ~ +75
|
|||||||
|
储存温度
|
℃
|
-20 ~ +85
|
|||||||
|

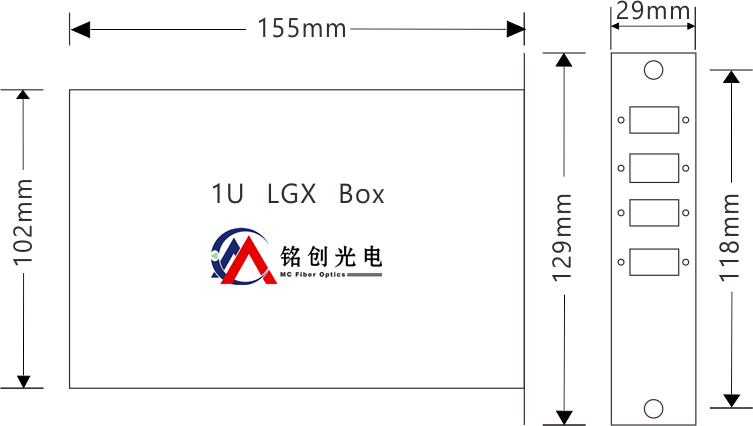

封装尺寸
|
LGX
|
mm
|
1U(155x129x29)
|
||||||
|
19" Rack
|
mm
|
1U(L482.6xW165xH44)
|
|||||||
|
MCDWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
通道间隔
|
通道数
|
配置
|
起始通道
|
封装类型
|
连接头类型
|
|
|
2-200GHz
|
4-4通道
8-8通道
16-16通道
32-32通道
S-其他
|
M-合波
D-解波
O-合波&接波
|
C21-1560.61nm
C22-1559.79nm
C23-1558.98nm
S-其他
|
1-LGX模块
2-19" Rack
|
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
LP-LC/PC
LA-LC/APC
S-其它
|
