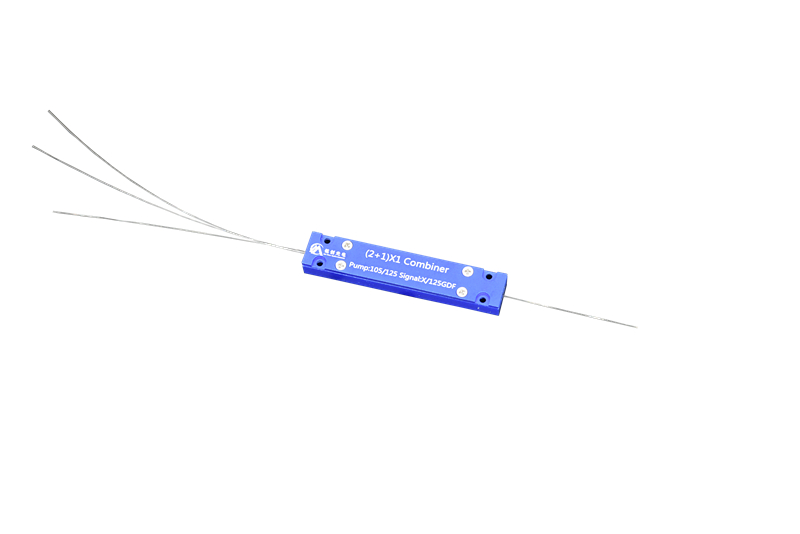

产品名称 : Nx1泵浦合束器
产品型号：MCMPC-7-915/50-105/125/0.22-20/400DC-08-3
工作波长:800-1000nm
功率 : 25W 50W 100W 300W
光纤类型 : 10/125 20/400 30/250
N×1多模泵浦合束器专门设计用来应用于高功率光纤激光器，光纤放大器领域，将多路多模泵浦光合成进入一根光纤传输。泵浦效率高，插入损耗低，单臂承受功率高达300W,性能稳定可靠。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
宽波长范围/高承受功率
|
光纤放大器
|
|
高稳定性和可靠性
|
光学通信
|
|
参数
|
单位
|
数值
|
||
|
结构类型
|
2x1
|
4x1
|
7x1
|
|
|
泵浦波长范围
|
nm
|
780-1000
|
||
|
泵浦光纤类型
|
105/125um NA0.12
|
105/125um NA0.22
|
105/125um NA0.22
|
|
|
输出光纤类型
|
105/125um NA0.22
|
10/125µm,NA0.08/0.46
|
25/250µm,NA0.06/0.46
|
|
|
泵浦效率（min）
|
%
|
90
|
95
|
95
|
|
单臂输入功率
|
W
|
25
|
50
|
50
|
|
光纤长度
|
m
|
0.8或其它
|
||
|
封装尺寸
|
mm
|
P2:65x12x7、P3:80X12X8、P4:100X15X10
|
||
|
工作温度
|
℃
|
0~+65
|
||
|
储存温度
|
℃
|
-40~+85
|
||
|
类型
|
泵浦波长（nm）
|
泵浦光纤
|
输出光纤
|
泵浦效率(min)
|
单臂功率（max）
|
|
2x1
|
780-1000
|
105/125 0.12
|
105/125 0.22
|
93%
|
25W
|
|
2x1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
96%
|
50W
|
|
2x1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
2x1
|
780-1000
|
105/125 0.15
|
105/125 0.22
|
90%
|
50W
|
|
2x1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
95%
|
50W
|
|
2x1
|
780-1000
|
105/125 0.15
|
X/125DC
|
95%
|
50W
|
|
2x1
|
780-1000
|
105/125 0.22
|
200/220 0.22
|
95%
|
50W
|
|
2x1
|
780-1000
|
105/125 0.22
|
X/125DC
|
95%
|
50W
|
|
2x1
|
780-1000
|
200/220 0.22
|
X/125DC
|
95%
|
50W
|
|
2x1
|
780-1000
|
200/220 0.22
|
400/440 0.22
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.12
|
105/125 0.22
|
85%
|
10W
|
|
3X1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.15
|
X/125DC
|
95%
|
50W
|
|
3X1
|
780-1000
|
105/125 0.22
|
200/220 0.22
|
95%
|
100W
|
|
3X1
|
780-1000
|
105/125 0.22
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.22
|
125 0.46
|
95%
|
100W
|
|
4x1
|
780-1000
|
105/125 0.15
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.22
|
200/220 0.22
|
93%
|
50W
|
|
4x1
|
780-1000
|
105/125 0.22
|
220/242 0.22
|
95%
|
100W
|
|
4x1
|
780-1000
|
105/125 0.22
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
200/220 0.22
|
X/125DC
|
95%
|
50W
|
|
4x1
|
780-1000
|
200/220 0.22
|
400/440 0.22
|
90%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.12
|
200/220 0.22
|
93%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.12
|
X/125DC
|
95%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.15
|
200/220 0.22
|
90%
|
50W
|
|
7x1
|
780-1000
|
105/125 0.15
|
X/125DC
|
93%
|
80W
|
|
7x1
|
780-1000
|
105/125 0.22
|
X/125DC
|
93%
|
80W
|
|
7x1
|
780-1000
|
105/125 0.22
|
125 0.46
|
95%
|
100W
|
|
7x1
|
780-1000
|
105/125 0.22
|
220/242 0.22
|
96%
|
200W
|
|
7x1
|
780-1000
|
105/125 0.22
|
X/250DC
|
96%
|
100W
|
|
7x1
|
780-1000
|
105/125 0.22
|
400/440 0.22
|
96%
|
100W
|
|
7x1
|
780-1000
|
200/220 0.22
|
X/400DC
|
96%
|
300W
|
|
7x1
|
780-1000
|
220/242 0.22
|
X/400DC
|
96%
|
300W
|
|

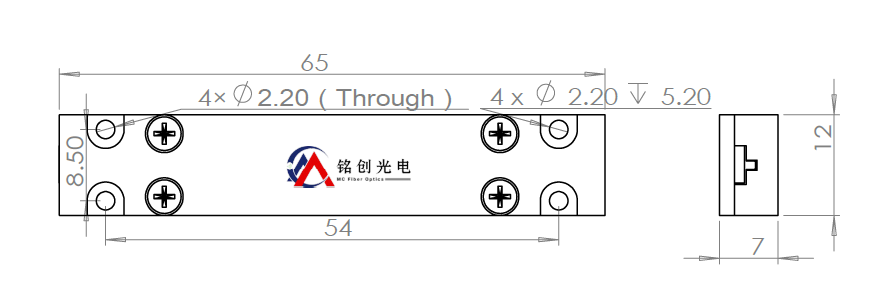

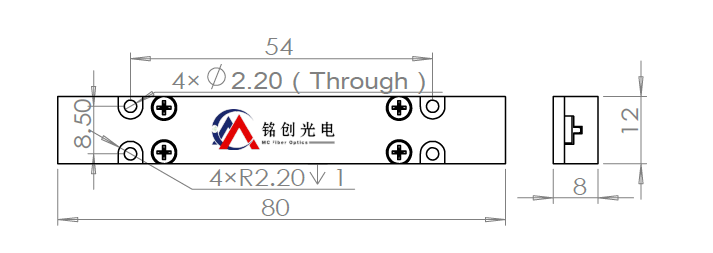

封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
Nx1
|
泵浦波长/泵浦功率
|
泵浦光纤
|
输出光纤
|
光纤长度
|
封装类型
|
|
|
2-2X1
3-3X1
4-4x1
7-7x1
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22-
105/125um NA0.22
S-具体光纤类型
|
200/220/22-
200/220um NA0.22
10/125DC-
LMA-GDF-10/125-M
20/400DC-
LMA-GDF-20/400-M
S-具体光纤类型
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
4-P4
|
