光纤合束器您当前所在位置：首页 > 产品中心 > 无源产品 > 光纤合束器 > （6+1）x1泵浦&信号合束器

产品名称 : （6+1）x1泵浦&信号合束器

产品型号：MCPSC-61-F-1064-915/25-105/125/22-H1-10/125/08D-10-3

工作波长:1020-1080nm 1530-1570nm 1950-2050nm

功率 : 10W 20W 30W 50W 100W 300W

（6+1）x1泵浦&信号合束器
咨询热线
0755-23736280

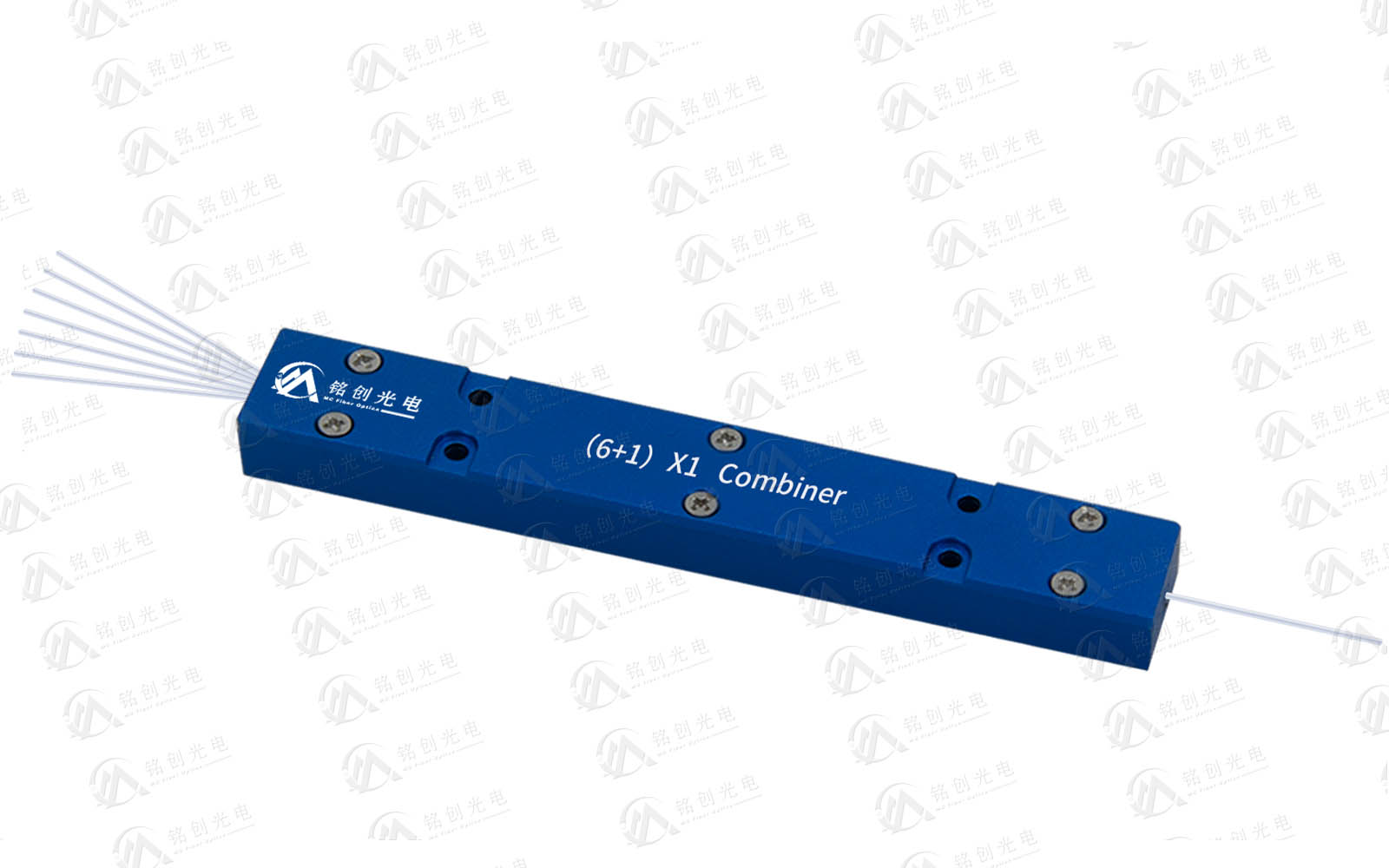

（6+1）x1泵浦&信号合束器

产品详情

（6+1）x1多模泵浦&信号合束器专门设计用来应用于高功率光纤激光器，光纤放大器领域，将6路多模泵浦光和1路信号光合成进入单根双包层光纤，信号光走纤芯，泵浦光走包层,实现泵浦光和信号光在同一根光纤中传输。泵浦效率高，插入损耗低，单臂承受功率高达300W,性能稳定可靠。
产品特点
应用领域
低插入损耗
光纤激光器
宽波长范围/高承受功率
光纤放大器
高稳定性和可靠性
光纤通信

产品指标

参数
单位
数值
结构类型
-
（6+1）x1
信号波长范围
nm
1020-1080
1530-1575
1950-2050
泵浦波长范围
nm
780-1000
780-1000
780-1000
泵浦光纤类型
-
105/125um NA0.22
105/125um NA0.22
105/125um NA0.22
信号输入光纤类型
-
10/125um NA0.08/0.46
12/130um,NA0.20/0.46
10/130um,NA0.15/0.46
输出光纤类型
-
25/250um NA0.065/0.46
25/300um,NA0.09/0.46
25/400um,NA0.09/0.46
信号插入损耗（最大值）
dB
0.7
0.7
0.7
泵浦效率（最小值）
%
95
95
97
单臂输入功率
W
100
100
100
M2
-
＜1.3
隔离度
dB
20
光纤长度
m
0.8或其它
封装尺寸
mm
100x15x10
工作温度
℃
0~+75
储存温度
℃
-40~+85
测温环境在25℃；不同功率选用的封装尺寸不一样，具体规格请联系我们确认。

常规指标

1.0um fiber laser:

类型
信号波长
(nm)
泵浦光纤
信号输入光纤
输出光纤
信号插损(max)
泵浦效率(min)
单臂功率（max）
(6+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
10/125um,NA0.08/0.46
0.7dB
90%
25W
(6+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
20/125um,NA0.08/0.46
0.7dB
90%
50W
(6+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
10/125um,NA0.08/0.46
0.7dB
90%
25W
(6+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
10/125um,NA0.08/0.46
0.7dB
90%
50W
(6+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
25/250um,NA0.065/0.46
0.7dB
95%
100W
(6+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
30/250um,NA0.062/0.46
0.7dB
95%
100W
(6+1)x1
1020-1080
105/125 0.22
20/125um,NA0.08/0.46
25/250um,NA0.065/0.46
0.7dB
95%
200W
(6+1)x1
1020-1080
105/125 0.22
20/400um,NA0.065/0.46
20/400um,NA0.065/0.46
0.7dB
97%
300W
(6+1)x1
1020-1080
105/125 0.22
20/400um,NA0.065/0.46
20/400um,NA0.065/0.46
0.7dB
97%
300W


 1.5um fiber laser:

类型
信号波长
(nm)
泵浦光纤
信号输入光纤
输出光纤
信号插损(max)
泵浦效率(min)
单臂功率（max）
(6+1)x1
1530-1575
105/125 0.22
SMF-28e
SM-GDF-1550
0.7dB
90%
50W
(6+1)x1
1530-1575
105/125 0.22
SM-GDF-1550
SM-GDF-1550
0.7dB
90%
50W
(6+1)x1
1530-1575
105/125 0.22
12/130um,NA0.20/0.46
12/130um,NA0.20/0.46
0.7dB
90%
50W
(6+1)x1
1530-1575
105/125 0.22
12/130um,NA0.20/0.46
25/300um,NA0.09/0.46
0.7dB
95%
100W

2.0um fiber laser:

类型
信号波长
(nm)
泵浦光纤
信号输入光纤
输出光纤
信号插损(max)
泵浦效率(min)
单臂功率（max）
(6+1)x1
1950-2050
105/125 0.22
SM1950
10/130um,NA0.15/0.46
0.7dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
10/130um,NA0.15/0.46
0.7dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
25/250um,NA0.09/0.46
0.7dB
95%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
25/400um,NA0.09/0.46
0.7dB
95%
100W

 *如有其它指标要求和高功率条件可提出。

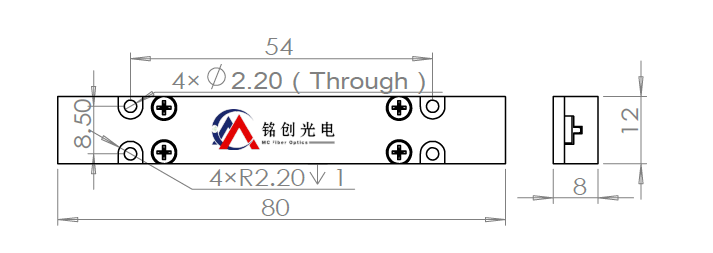

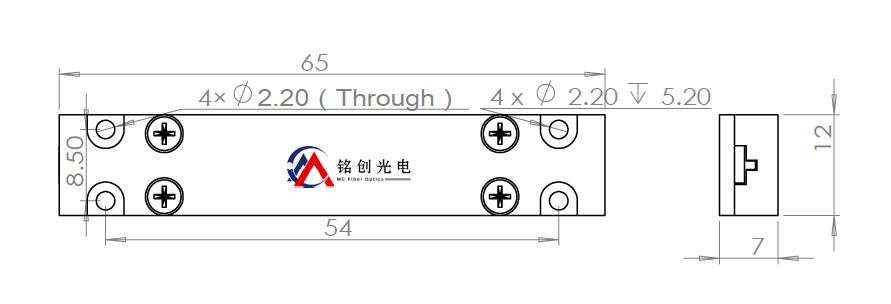

封装尺寸

封装尺寸
P2
P3
P4
mm
65x12x7
80x12x8
100x15x10

P2
P3


下载PDF格式的图纸：



选型信息

MCPSC
①
②
③
④
⑤
⑥
⑦
（N+1）x1
方向
信号波长
泵浦波长/泵浦功率
泵浦光纤
信号输入光纤
输出光纤
61-(6+1)x1
F-正向
B-反向
1064-1064nm
1550-1550nm
1950-1950nm
S-其它
915/25-915nm 25W
980/50-980nm 50W
S-其它
105/125/22-105/125um NA0.22
S-其它
H1-Hi1060
10/125/08D-
10/125um NA0.08/0.46
S-具体光纤类型
10/125/08D-
10/125um NA0.08/0.46
S-具体光纤类型
⑧
⑨
光纤长度
封装类型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3

选型参考MCPSC-61-F-1064-915/25-105/125/22-H1-10/125/08D-10-3

(6+1)x1泵浦&信号合束器,前向泵浦,信号波长1064nm,泵浦波长915nm,单臂泵浦功率25W,泵浦光纤105/125um NA0.22,信号输入光纤Hi1060,输出光纤10/125um,NA0.08/0.46,光纤长度1米,封装尺寸80x12x8mm。



如需要了解详细信息请与我们销售人员联系，我们有保留指标修订而不预先通知的权利。
