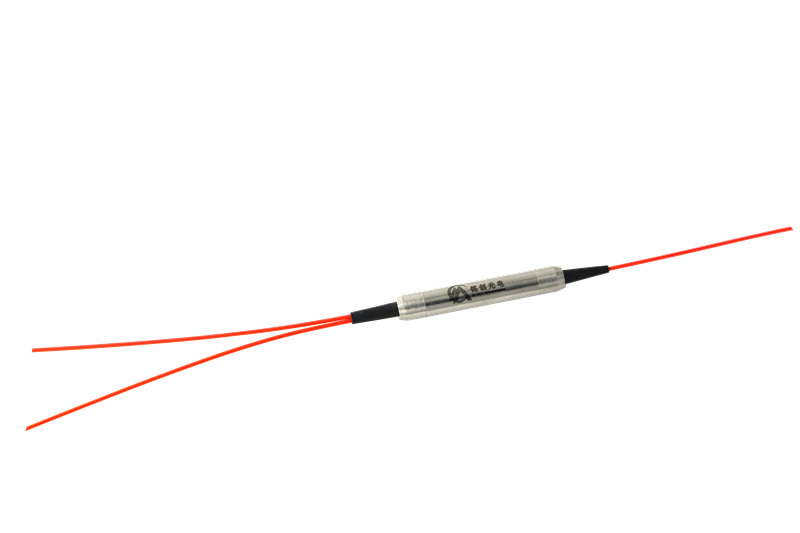

产品名称 : 1064/1550nm滤波片型保偏波分复用器


产品型号:MCPMFWDM-R06/T55-00-S-P9-10-L-FA


工作波长:1064/1550


功率 : 300mW 1W 2W 5W 10W


光纤类型 : PM980

1064/1550nm滤波片型保偏波分复用器
咨询热线
0755-23736280
1064/1550nm滤波片型保偏波分复用器

 铭创光电可以提供各种不同波长(850/905、915/980、980/1030、980/1064、980/1310、980/1550、1570/2000nm等)滤波片保偏型波分复用器,采用成熟的窄带介质膜实现光的滤波,具有插入损耗低,高消光比,波长选择性大、承受功率高,稳定性高,可实现两路光信号的合波与分波,应用于光纤激光器、光纤放大器、光纤通信、光纤传感等领域。

产品特点
应用领域
低插入损耗
光纤激光器
高通道隔离度
光纤放大器
高稳定性和可靠性
光纤传感
结构紧凑
光纤通信

产品指标

参数
单位
数值
透射波长
nm
1520-1580
透射隔离度(min)
dB
25
透射插入损耗(max)
dB
0.8
反射波长
nm
1020-1080
反射隔离度(min)
dB
12
反射插入损耗(max)
dB
0.5
消光比(min)
dB
20
回波损耗(min)
dB
50
承受功率
W
0.3、1、5、10可选
光纤类型

PM980
承受拉力
N
5
封装尺寸
mm
φ5.5x35
工作温度
-5 ~   +70
储存温度
-20 ~ +85
测温环境在25℃;以上数据不含头,如果增加连接头,插入损耗增加0.3dB,回损降低5dB, 保偏产品消光比降低2dB,默认光纤慢轴对准key键。

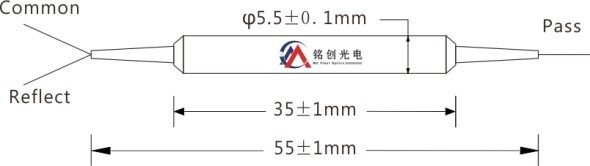

封装尺寸


 选型信息

MCPMFWDM
工作波长
功率大小
工作轴
光纤类型
尾纤长度
尾套类型
连接头类型
R06/T55-R1064/T1550nm
00-300mW
01-1W
05-5W
B-双轴工作
S-慢轴工作
F-快轴工作
P9-PM980
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCPMFWDM-R06/T55-00-S-P9-10-L-FA
滤波片型保偏波分复用器,反射波长1064nm,透射波长1550nm,通过光功率300mW, 慢轴工作,快轴截止(仅针对透射端),光纤类型PM980,光纤长度1米,900um松套管,FC/APC,光纤慢轴对准key键。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
