产品名称 : 滤波片型波分复用器（Filter SM WDM）
产品型号：MCFWDM-R98/T06-00-H1-10-L-FA
功率 : 0.3W 1W 5W 10W
铭创光电可以提供各种不同波长（850/905、915/980、980/1030、980/1064、980/1310、980/1550、1570/2000nm等）等滤波片型波分复用器，采用成熟的窄带介质膜实现光的滤波，具有插入损耗低，波长选择性大、承受功率高，稳定性高，可实现两路光信号的合波与分波，应用于光纤激光器、光纤放大器、光纤通信、光纤传感等领域。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高通道隔离度
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤传感
|
|
结构紧凑
|
光纤通信
|
|
参数
|
单位
|
数值
|
|||||
|
透射波长
|
nm
|
840~868
|
960~990
|
1020~1080
|
1520~1580
|
1520~1580
|
1950~2050
|
|
透射隔离度(min)
|
dB
|
25
|
25
|
25
|
25
|
25
|
25
|
|
透射插入损耗(max)
|
dB
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
|
反射波长
|
nm
|
900~916
|
905~925
|
960~990
|
960~990
|
1020~1080
|
1520~1580
|
|
反射隔离度(min)
|
dB
|
12
|
12
|
12
|
12
|
12
|
12
|
|
反射插入损耗(max)
|
dB
|
0.6
|
0.6
|
0.5
|
0.5
|
0.5
|
0.8
|
|
偏振相关损耗(max)
|
dB
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
|
回波损耗(min)
|
dB
|
50
|
|||||
|
承受功率
|
W
|
0.3、1、5、10、20可选
|
|||||
|
光纤类型
|
780-HP
|
Hi1060
|
Hi1060
|
Hi1060
|
Hi1060
|
SMF-28e
|
|
|
承受拉力
|
N
|
5
|
|||||
|

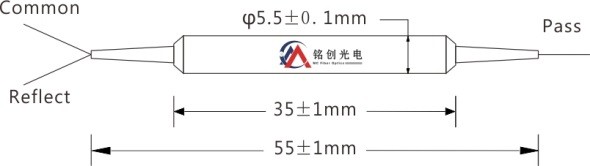

封装尺寸
|
mm
|
φ5.5x35
|
|||||
|
工作温度
|
℃
|
-5 ～ +70
|
|||||
|
储存温度
|
℃
|
-20 ～ +85
|
|||||
|
MCFWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
工作波长
|
功率大小
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
R85/T90-R850/T905nm
R98/T06-R980/T1064nm
R98/T55-R980/T1550nm
R57/T00-R1570/T2000nm
S-其它
|
00-300mW
01-1W
05-5W
|
H6-630-HP
H7-780-HP
H1-Hi1060
S2-SMF-28e
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
