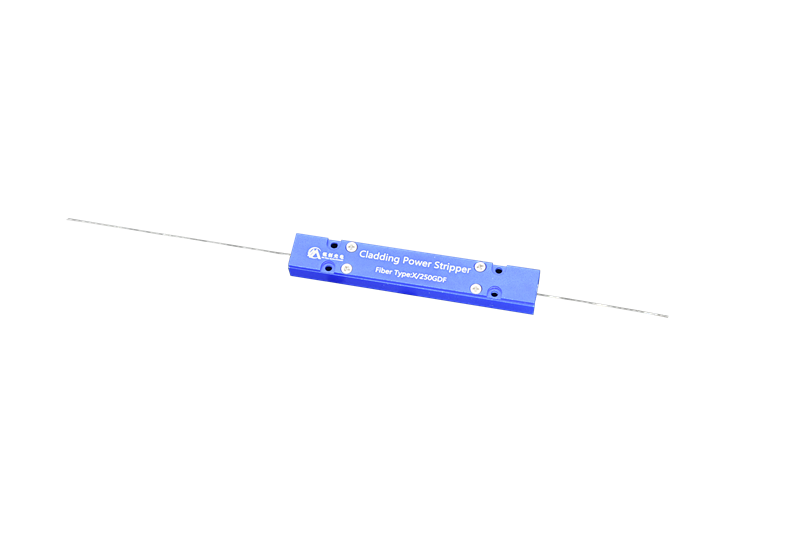

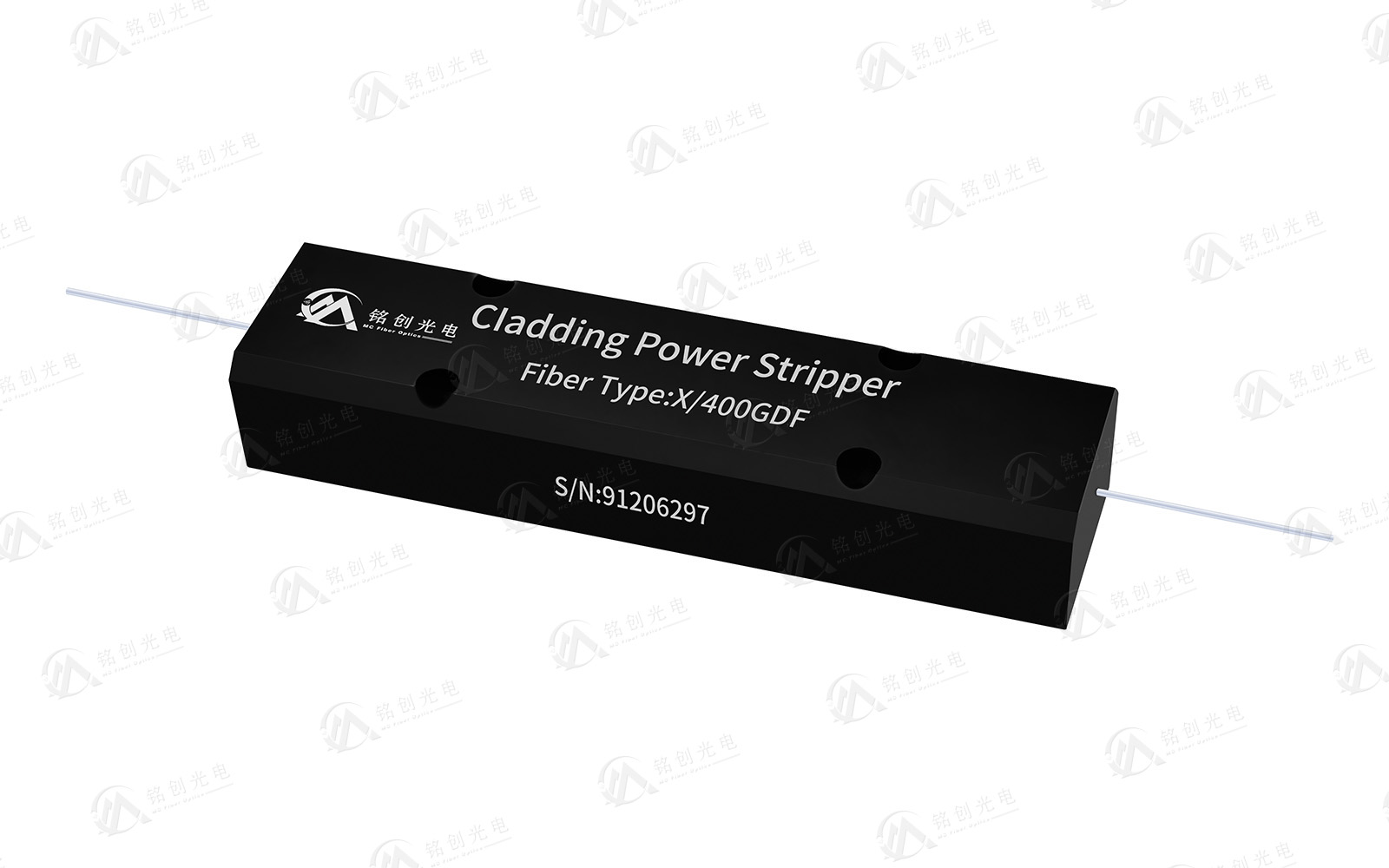

产品名称 : 包层功率剥离器
产品型号：MCCPS-976-1064-020-PM10/125DC-10-3
工作波长:915nm 976nm 1064nm 1550nm 2000nm
功率 : 10W 20W 30W 50W 100W
光纤类型 : LMA-GDF-10/125-M LMA-GDF-25/250-M
在高功率光纤激光器和光纤放大器中，泵浦光与信号光在掺杂光纤中经过能量交换，泵浦减弱，信号增强，泵浦能量无法全部被吸收，总会有所残留，并在双包层光纤的外包层中传输（如793nm，808nm，915nm, 940nm, 976nm等），这部分能量往往是不需要的，而且可能对后续器件造成伤害，用CPS可以有效“剥除”包层内的残余泵浦甚至是内包层返回的反射信号光，而在纤芯中传输的信号光能够被很好的保持，包括信号光功率和光束质量因子（M2）。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
高承受功率
|
光纤放大器
|
|
高剥离效率
|
实验研究
|
|
高稳定性和可靠性
|
|
参数
|
单位
|
数值
|
|
信号波长
|
nm
|
1064/1080/1550/2000
|
|
泵浦波长范围
|
nm
|
780-1000nm
|
|
包层光剥除能力（最小值）
|
dB
|
18-20
|
|
输入输出光纤类型
|
-
|
双包层光纤，具体见下表
|
|
最大插入损耗
|
dB
|
0.2
|
|
最小消光比
|
dB
|
18（for PM光纤）
|
|
剥离功率
|
W
|
10,20,50,100,200或其它
|
|
光纤长度
|
m
|
1或其它
|
|
封装尺寸
|
mm
|
65X12X7 80X12X8 100X15X10
|
|
工作温度
|
℃
|
0～ +50
|
|
储存温度
|
℃
|
-20 ～ +75
|
|
信号波长（nm）
|
输入/输出光纤
|
信号光插损
|
Min.剥离效率
|
Max.剥离功率
|
|
1020~1080
|
6/125DC
|
≤0.2dB
|
20dB
|
20W
|
|
1020~1080
|
10/125DC
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
12/125DC
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
15/125DC
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
20/125DC
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
20/200DC
|
≤0.2dB
|
20dB
|
50W
|
|
1020~1080
|
25/250DC
|
≤0.2dB
|
20dB
|
200W
|
|
1020~1080
|
30/250DC
|
≤0.2dB
|
20dB
|
300W
|
|
1020~1080
|
20/400DC
|
≤0.2dB
|
18dB
|
500W
|
|
1020~1080
|
PM6/125DC
|
≤0.2dB/ER>18dB
|
20dB
|
20W
|
|
1020~1080
|
PM10/125DC
|
≤0.2dB/ER>18dB
|
20dB
|
50W
|
|
1020~1080
|
PM15/125DC
|
≤0.2dB/ER>18dB
|
20dB
|
50W
|
|
1020~1080
|
PM20/125DC
|
≤0.2dB/ER>18dB
|
20dB
|
50W
|
|
1020~1080
|
PM20/200DC
|
≤0.2dB/ER>18dB
|
20dB
|
100W
|
|
1020~1080
|
PM25/250DC
|
≤0.2dB/ER>16dB
|
20dB
|
300W
|
|
1020~1080
|
PM30/250DC
|
≤0.2dB/ER>16dB
|
20dB
|
300W
|
|
1020~1080
|
PM20/400DC
|
≤0.2dB/ER>16dB
|
18dB
|
500W
|
|
1530~1570
|
SM-GDF-1550
|
≤0.2dB
|
20dB
|
20W
|
|
1530~1570
|
12/130µm,NA0.20/0.46
|
≤0.2dB
|
20dB
|
50W
|
|
1530~1570
|
25/300µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
200W
|
|
1530~1570
|
PM-GDF-1550
|
≤0.2dB/ER>18dB
|
20dB
|
20W
|
|
1530~1570
|
PM12/130µm,NA0.20/0.46
|
≤0.2dB/ER>18dB
|
20dB
|
50W
|
|
1530~1570
|
PM25/300µm,NA0.09/0.46
|
≤0.2dB/ER>18dB
|
20dB
|
200W
|
|
1950~2050
|
10/130µm,NA0.15/0.46
|
≤0.2dB
|
20dB
|
30W
|
|
1950~2050
|
25/250µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
100W
|
|
1950~2050
|
25/400µm,NA0.09/0.46
|
≤0.2dB
|
20dB
|
100W
|
|
1950~2050
|
PM10/130µm,NA0.15/0.46
|
≤0.2dB/ER>18dB
|
20dB
|
30W
|
|
1950~2050
|
PM25/250µm,NA0.09/0.46
|
≤0.2dB/ER>18dB
|
20dB
|
100W
|
|

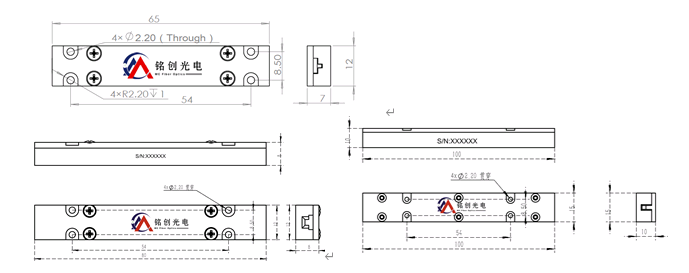

封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
具体需要什么封装根据剥离功率大小来确定，下单前需要跟我们来确认尺寸大小，如果剥离功率超过100W建议选择水冷封装结构
|
MCCPS
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
泵浦波长
|
信号波长
|
剥离功率
|
光纤类型
|
尾纤长度
|
封装尺寸mm
|
|
|
793-793nm
915-915nm
976-976nm
S-其它
|
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
|
020-20W
030-30W
050-50W
100-100W
S-其它
|
10/130DC-10/130DC
20/130DC-20/130DC
30/250DC-30/250DC
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
1-P1
2-P2
3-P3
4-P4 |
