产品名称 : 4x1泵浦合束器


产品型号:MCMPC-4-915/50-105/125/0.22-20/400DC -08-3


工作波长:800~1000nm


功率 : 25W 50W 100W 300W


光纤类型 : 10/125 20/400 30/250

4x1泵浦合束器
咨询热线
0755-23736280

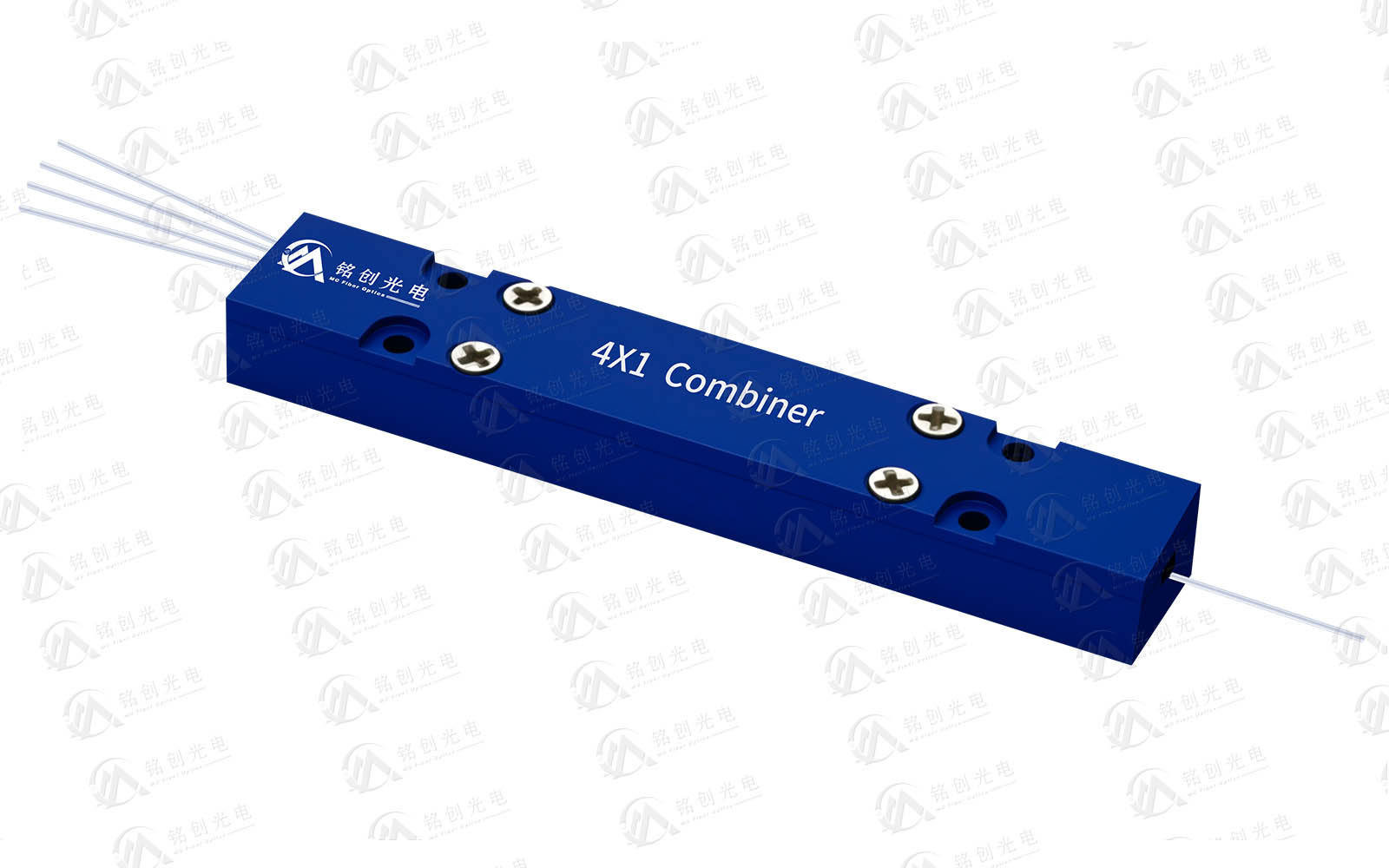

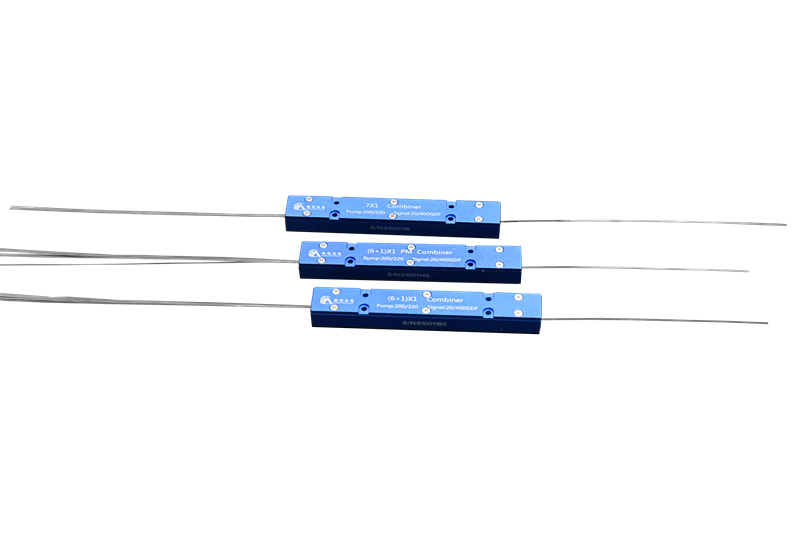

4x1泵浦合束器
4x1多模泵浦合束器设计于于高功率应用,将4路泵浦能量合成一根光纤中传输。输出光纤可以是传能光纤,仅仅作为能量合成;也可以是LMA双包层光纤,配合有源光纤,光纤光栅等其他器件组成各类型的光纤放大器。器件具有泵浦吸收效率高,插入损耗低,单臂承受功率高达50W,性能稳定可靠。
产品特点
应用领域
低插入损耗
光纤激光器
宽波长范围/高承受功率
光纤放大器
高稳定性和可靠性
光纤通信

产品指标

参数
单位
数值
结构类型
/
4x1
泵浦波长范围
nm
780-1000nm
输入光纤类型
/
105/125um(NA0.15或NA0.22)
输出光纤类型
/
200/220um.220/240um或其它
泵浦效率(最小值)
%
90
泵浦效率(典型值)
%
95
单臂输入功率
W
25 50 100或者其它
光纤长度
m
0.8或者其它
封装尺寸
mm
P2:65x12x7或P3:80x12x8
工作温度
0~+75
储存温度
-40~+85
测温环境在25℃;不同功率选用的封装尺寸不一样,具体规格请联系我们确认。

常规指标

类型
工作波长
泵浦输入光纤
输出光纤
泵浦效率(min)
单臂功率(max
4x1
780-1000
105/125 0.12
200/220 0.22
95%
50W
4x1
780-1000
105/125 0.12
X/125DC
95%
50W
4x1
780-1000
105/125 0.15
200/220 0.22
95%
50W
4x1
780-1000
105/125 0.22
125 0.46
95%
100W
4x1
780-1000
105/125 0.15
X/125DC
95%
50W
4x1
780-1000
105/125 0.22
200/220 0.22
93%
50W
4x1
780-1000
105/125 0.22
220/242 0.22
95%
100W
4x1
780-1000
105/125 0.22
X/125DC
95%
50W
4x1
780-1000
200/220 0.22
X/125DC
95%
50W
4x1
780-1000
200/220 0.22
400/440 0.22
90%
50W

 其他指标要求和高功率条件可协商;如有特殊要求,可特别提出。

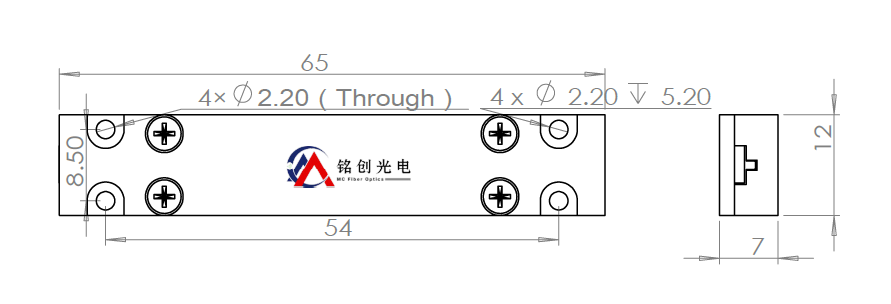

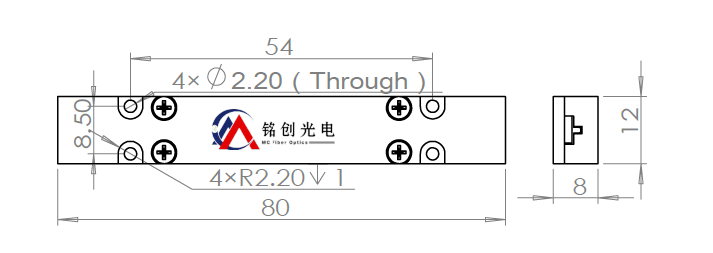

封装尺寸

封装尺寸
P1
P2
P3
P4
mm
5x5x50
65x12x7
80x12x8
100x15x10
P2



下载PDF格式的图纸:

选型信息

MCMPC
Nx1
泵浦波长/泵浦功率
泵浦光纤
输出光纤
光纤长度
封装类型
4-4x1

915/25-915nm25W
980/50-980nm 50W
S-其它
105/125/22-105/125um NA0.22
S-具体光纤类型
20/400DC-LMA-GDF-20/400-M
S-具体光纤类型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3

选型参考 MCMPC-4-915/50-105/125/22-20/400DC-08-3

4x1泵浦合束器,泵浦波长915nm,单臂泵浦功率50W,泵浦光纤105/125um NA0.22,输出光纤LMA-GDF-20/400-M, NA0.08/0.46,尾纤长度0.8米,封装尺寸80x12x8mm。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
