产品名称 : 粗波分复用器（SM CWDM）
产品型号：MCCWDM-1270-A-00-S2-10-L-FA
功率 : 300mW 1W 5W 10W
光纤类型 : SMF-28e
铭创光电推出的粗波分复用器CWDM是宽带波分复用系统中的关键器件，采用介质膜滤光片滤波，波长稳定性好；采用密封工艺封装，环境稳定性高。波长覆盖1270nm至1610nm范围。 产品通过Telcordia GR-1221-CORE试验，符合RoHS要求。
|
产品特点
|
应用领域
|
|
宽带传输
|
波分系统
|
|
低插入损耗
|
电信系统
|
|
高通道隔离度
|
光纤放大器
|
|
高稳定性和可靠性
|
CATV
|
|
参数
|
单位
|
数值
|
|
|
信道波长
|
nm
|
1270,1290 or 1271,1291 etc.
|
|
|
中心波长精度
|
nm
|
±0.05
|
|
|
信道间隔
|
nm
|
20
|
|
|
透射波长
|
带宽（min）@0.5dB
|
nm
|
＞13
|
|
插入损耗（max）C→P
|
dB
|
0.6
|
|
|
隔离度（min）C→P非邻近通道
|
dB
|
40
|
|
|
反射波长
|
插入损耗（max）C→R
|
dB
|
0.4
|
|
隔离度（min）C→R非邻近通道
|
dB
|
13
|
|
|
偏振相关损耗（max）
|
dB
|
0.1
|
|
|
回波损耗（min）
|
dB
|
45
|
|
|
承受功率
|
mW
|
300
|
|
|

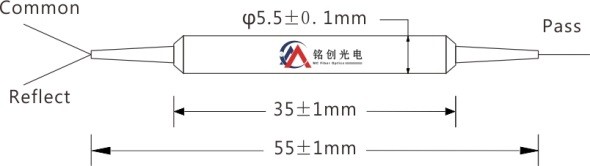

产品尺寸
|
mm
|
Φ5.5xL35
|
|
|
光纤类型
|
SMF-28e Fiber
|
||
|
承受拉力
|
N
|
5
|
|
|
工作温度
|
℃
|
-5 ~ +70
|
|
|
储存温度
|
℃
|
-20 ~ +85
|
|
|
MCCWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
透射波长
|
反射波长
|
功率大小
|
光纤类型
|
尾纤长度
|
尾套类型
|
连接头类型
|
|
|
1270-1270nm
1290-1290nm
1550-1550nm
1570-1570nm
1610-1610nm
S-其它
|
A-1270~1610nm
B-1270~1450nm
C-1470~1610nm
|
00-300mW
S-其它
|
S2-SMF-28e
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纤
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
