光纤合束器您当前所在位置:首页 > 产品中心 > 无源产品 > 光纤合束器 > 2um(6+1)x1泵浦&保偏信号合束器

产品名称 : 2um(6+1)x1泵浦&保偏信号合束器


产品型号:MCPMPC-61-F-793/25-105/125/0.22/P1-2000/10-PM10/130DC-08-3


工作波长: 1900-2050nm


功率 : 25W 50W 100W 200W


光纤类型 : PM1950 PM-GDF-10/130-2000-M

2um(6+1)x1泵浦&保偏信号合束器
咨询热线
0755-23736280
2um(6+1)x1泵浦&保偏信号合束器

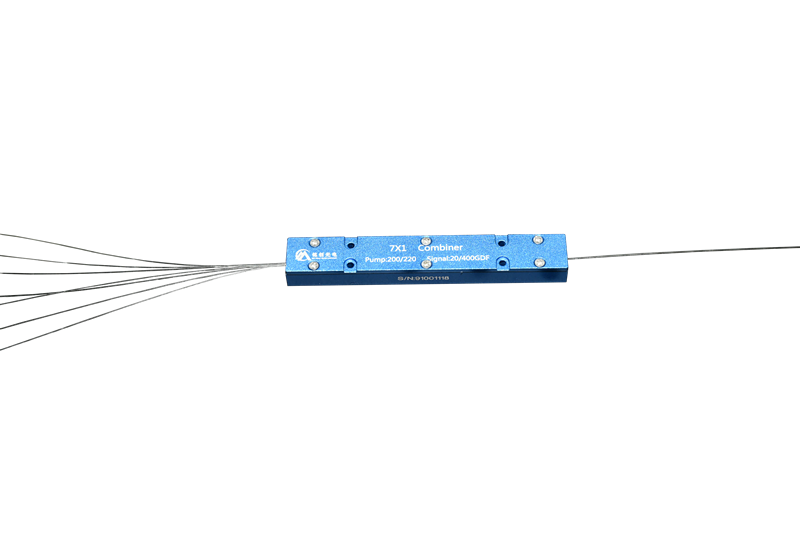

 2000nm(6+1)泵浦&保偏信号合束器专门设计用来应用于高功率保偏光纤激光器,保偏光纤放大器领域,将6路泵浦能量和1路信号能量合成进入单根双包层光纤,实现泵浦能量和信号能量在同一根光纤中传输。泵浦吸收效率高,插入损耗低,单臂承受功率高达200W,性能稳定可靠。

产品特点
应用领域
低插入损耗
光纤激光器
宽波长范围/高承受功率
光纤放大器
高稳定性和可靠性
光纤通信

产品指标

参数
单位
数值
结构类型
-
(6+1)x1
信号波长范围
nm
1950-2050
泵浦波长范围
nm
793
泵浦光纤类型
-
105/125um NA0.22
信号输入光纤类型
-
PM1950,PM-GDF-10/130-2000-M或其它
输出光纤类型
-
PM-GDF-10/130-2000-M或其它
信号波长插入损耗(最大值)
dB
0.7
信号波长插入损耗(典型值)
dB
0.5
泵浦效率(最小值)
%
90
泵浦效率(典型值)
%
93
消光比
dB
>18
M2
-
<1.3
隔离度
dB
20
光纤长度
m
0.8或其它
封装尺寸
mm
 P2:65x12x7,P3:80x12x8,P4:100x15x10
工作温度
0~+75
储存温度
-40~+85

常规指标

类型
信号波长
泵浦光纤
信号输入光纤
输出光纤
信号插损(max)
消光比(min)
泵浦效率(min)
单臂功率(max
(6+1)x1
1950-2050
105/125 0.22
PM1950
PM10/130,NA0.15/0.46
0.7dB
18dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
PM10/130,NA0.15/0.46
PM10/130,NA0.15/0.46
0.7dB
18dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
PM10/130,NA0.15/0.46
PM25/250,NA0.09/0.46
0.7dB
16dB
93%
100W
(6+1)x1
1950-2050
105/125 0.22
PM10/130,NA0.15/0.46
PM25/400,NA0.09/0.46
0.7dB
16dB
95%
100W
其它指标要求和高功率条件可协商;如有特殊要求,可特别提出。

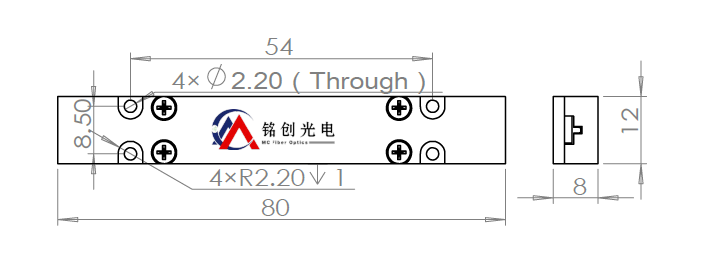

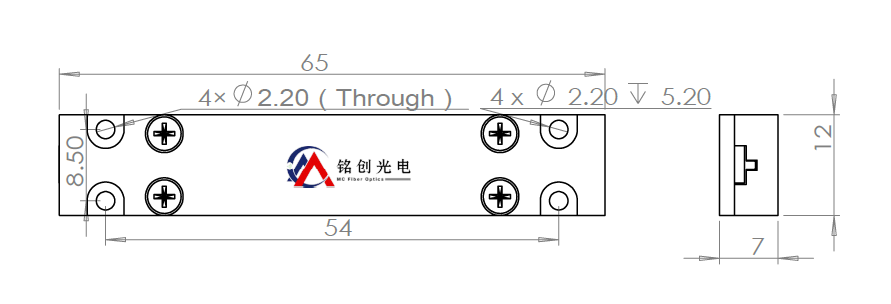

封装尺寸

封装尺寸
P2
P3
P4
mm
65x12x7
80x12x8
100x15x10
P2

下载PDF格式的图纸:

 选型信息

MCPMPC
(N+1)x1
方向
泵浦波长/泵浦功率
泵浦光纤/信号输入光纤
信号波长/信号功率
输出光纤
61-(6+1)x1
F-正向
B-反向
793/25-793nm 25W
S-其它
105/125/22/P1-
105/125umNA0.22/PM1950
S-其它
2000/10-2000nm 10W
S-其它
PM10/130DC-PM-GDF-
S-其它
光纤长度
封装类型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3
选型参考 MCPMPC-61-F-793/25-105/125/22/P1-2000/10-PM10/130DC-08-3
(6+1)x1泵浦&保偏信号合束器,正向泵浦,泵浦波长793nm,单臂泵浦功率25W,泵浦光纤105/125um NA0.22,信号输入光纤PM1950,信号波长2000nm,信号光功率10W,输出光纤PM-GDF-10/130-2000-M,光纤长度0.8米,封装尺寸80x12x8mm。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
