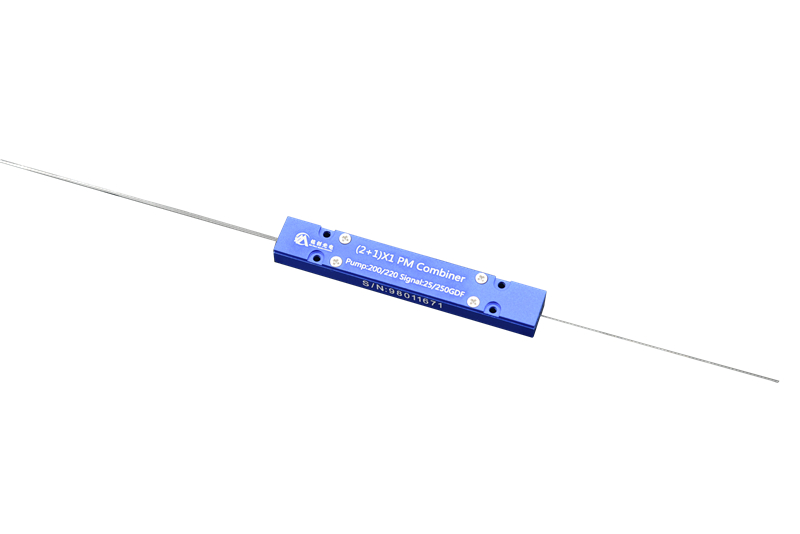

产品名称 : 2um（2+1）x1泵浦&信号合束器
产品型号：MCMPC-21-F-793/25-105/125/0.22/S1-2000/10- 10/130DC-08-2
工作波长:1950nm 2000nm 2050nm
功率 : 25W 50W 100W 300W
光纤类型 : SM1950 SM-GDF-10/130-15M
（2+1）x1多模泵浦&信号合束器专门设计用来应用于高功率光纤激光器,光纤放大器领域,将2路多模泵浦光和1路信号光合成进入单根双包层光纤,信号光走纤芯,泵浦光走包层,实现泵浦光和信号光在同一根光纤中传输。泵浦效率高,插入损耗低,单臂承受功率高达300W,性能稳定可靠。
|
产品特点
|
应用领域
|
|
低插入损耗
|
光纤激光器
|
|
宽波长范围/高承受功率
|
光纤放大器
|
|
高稳定性和可靠性
|
光纤通信
|
|
参数
|
单位
|
数值
|
|
结构类型
|
-
|
（2+1）x1
|
|
信号波长范围
|
nm
|
1950-2050
|
|
泵浦波长范围
|
nm
|
780-1000
|
|
泵浦光纤类型
|
-
|
105/125um NA0.22
|
|
信号输入光纤类型
|
-
|
10/130um,NA0.15/0.46
|
|
输出光纤类型
|
-
|
10/130um,NA0.15/0.46
|
|
信号插入损耗（最大值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
单臂输入功率
|
W
|
50
|
|
M2
|
-
|
＜1.3
|
|
隔离度
|
dB
|
20
|
|
光纤长度
|
m
|
0.8或其它
|
|
封装尺寸
|
mm
|
P2:65x12x7 or P3:80x12x8
|
|
工作温度
|
℃
|
0~+75
|
|
储存温度
|
℃
|
-40~+85
|
|
类型
|
信号波长
|
泵浦光纤
|
信号输入光纤
|
输出光纤
|
信号插损(max)
|
泵浦效率(min)
|
单臂功率（max）
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
SM1950
|
10/130,NA0.15/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
10/130,NA0.15/0.46
|
10/130,NA0.15/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
10/130,NA0.15/0.46
|
25/250,NA0.09/0.46
|
0.7dB
|
95%
|
100W
|
|
(2+1)x1
|
1950-2050
|
105/125 0.22
|
10/130,NA0.15/0.46
|
25/400,NA0.09/0.46
|
0.7dB
|
95%
|
100W
|
|

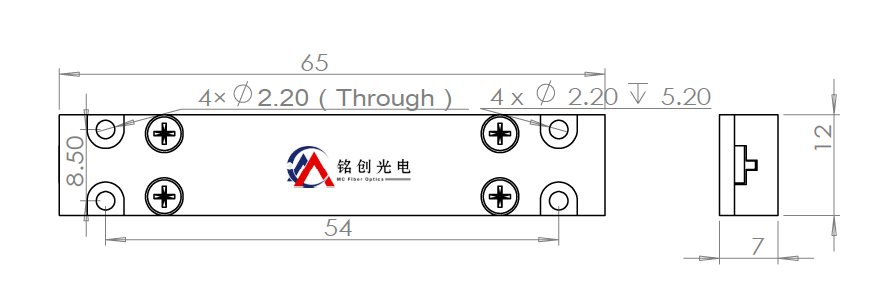

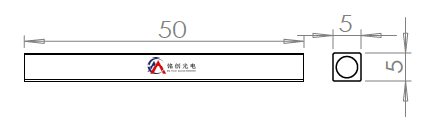

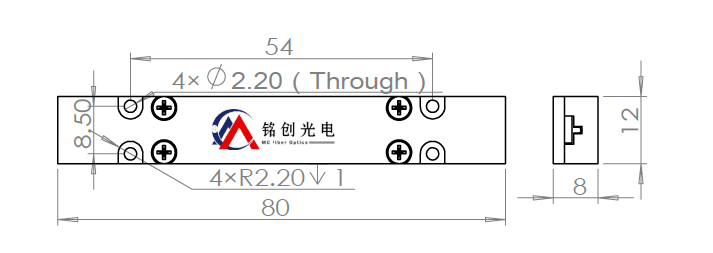

封装尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
5X5X50
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCMPC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
(N+1)x1
|
方向
|
泵浦波长/泵浦功率
|
泵浦光纤/信号输入光纤
|
信号波长/信号功率
|
输出光纤
|
|
|
21-(2+1)x1
|
F-正向
B-反向
|
793/25-793nm 25W
S-其它
|
105/125/22/S1-
105/125umNA0.22/SM1950
S-其它S-其它
|
2000/10-2000nm 10W
S-其它
|
10/130DC-SM-GDF-10
/130-15M
S-其它
|
|
|
⑦
|
⑧
|
|||||
|
光纤长度
|
封装类型
|
|||||
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
