产品名称 : 2050nm 1x2/2x2双轴工作保偏光纤耦合器


工作波长:2050nm


功率 : 0.3~20W


光纤类型 : PM1550/PM1950

2050nm 1x2/2x2双轴工作保偏光纤耦合器
咨询热线
0755-23736280
2050nm 1x2/2x2双轴工作保偏光纤耦合器

  铭创光电生产的玻片结构的保偏光纤耦合器(PM Fiber Filter Coupler),可以实现双轴工作;通过光路调节可以实现0.1-55%的分光,可以生产780-2050nm范围内各种波长、不同分光比的耦合器,广泛用于光纤通信、光纤激光器、光纤放大器等领域。

产品特点 应用领域
高消光比 光纤激光器
波长选择种类多 光纤放大器
高稳定性和可靠性 光纤通信/仪器仪表

产品指标

参数
单位
数值
1x2 (2x2)
工作波长
nm
2050
带宽
nm
±40
分光比
-
01/99~50/50
附加损耗(max)
dB
1.2@1X2,1.5@2X2
消光比(min)
dB
22@1X2,20@2X2
回波损耗
dB
50
光纤类型
-
PM1550/PM1950
功率大小
W
0.3~20可选
工作轴
-
双轴工作
连接头
-
FC/APC或者其它
光纤长度
m
1
封装尺寸
mm
φ5.5XL35
工作温度
-5~+70
储存温度
-40~+85
测温环境在25℃;
以上数据不含接头,如增加连接头,插入损耗增加0.3dB,回损降低5dB,消光比降低2dB,默认光纤慢轴对准Key键。

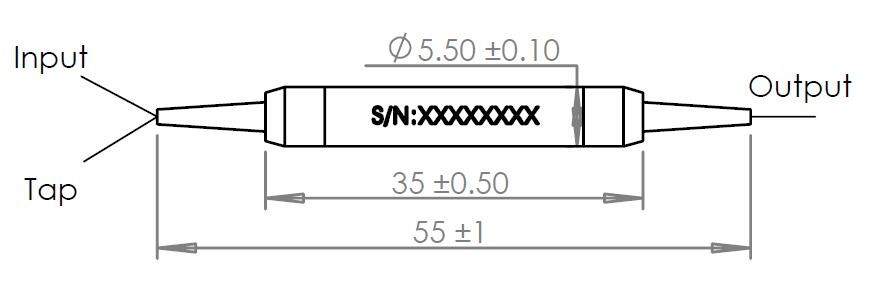

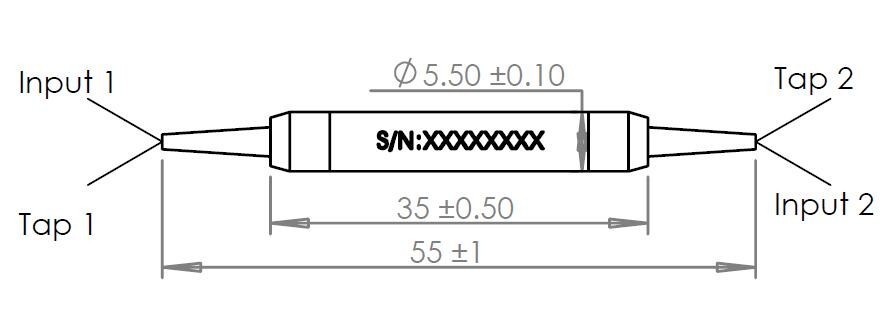

 封装尺寸

1670321991161034.jpg   1670322019942398.jpg

选型信息

MCPMFC
端口
工作波长
分光比
功率大小
工作轴
光纤类型
尾纤长度
尾套类型
连接头类型
12-1x2
22-2x2
2050-2050nm
50-50/50
10-10/90
01-1/99
S-其它
00-300mW
01-1W
05-5W
10-10W
B-双轴工作
P9-PM980
P15-PM1550
P19-PM1950
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCPMFC-12-2050-50-00-B-P19-10-L-FA
玻片结构保偏光纤耦合器,1X2结构,中心波长为2050nm,分光比50:50,连续光功率为300毫瓦,双轴工作,光纤类型PM1950,尾纤长度1米,900um松套管,连接头类型FC/APC,慢轴对准key键。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
