光纤耦合器您当前所在位置:首页 > 产品中心 > 无源产品 > 光纤耦合器 > 1550nm1x3/3x3单模光纤拉锥耦合器

产品名称 : 1550nm1x3/3x3单模光纤拉锥耦合器


产品型号:MCFBT-13-1550-333-00-3-S2-10-L-FA


工作波长:1550nm


功率 : 0.5~5W


光纤类型 : SMF-28e

1550nm1x3/3x3单模光纤拉锥耦合器
咨询热线
0755-23736280
1550nm1x3/3x3单模光纤拉锥耦合器

 铭创光电生产的熔融拉锥1X3/3x3一次成型的单模光纤拉锥耦合器(FBT Coupler),能使在光纤中传输的光信号在特殊结构的耦合区发生耦合,进行光功率的再分配,可以生产400-2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。

产品特点
应用领域
低插入损耗
光纤激光器
波长选择种类多
光纤放大器
高稳定性和可靠性
光纤传感
结构紧凑
光纤通信/仪器仪表

产品指标

参数
单位
数值
结构
-
1x3
3x3
中心波长
nm
1550
带宽
nm
±20
分光比
%
分光比可定义(1X3)33/33/33(only3X3)
附加损耗
dB
0.8
1.0
分光比不一致性
%
±5(1x3)/±10(3x3)
承受功率
W
 0.3、2、5或者其它
光纤类型
-
SMF-28e
连接头
-
FC/APC或其它
光纤长度
m
1或其它
封装尺寸
mm
φ3.0x54(裸纤)or φ4.0x60(套管)
工作温度
-40~+85
储存温度
-40~+85
测温环境在25℃;
以上数据不含接头,如增加接头,插入损耗不同波长损耗不一样,具体联系我们确认,回损降低5dB
分光比
最大分光比误差
Through Port
Coupling Port
40/20/40
±5.0
±6.0
35/30/35
±4.0
±5.0
33/33/33
±6.0
±6.0
30/40/30
±4.0
±3.0
25/50/25
±3.5
±2.4
20/60/20
±3.3
±2.0
15/70/15
±3.0
±1.8
10/80/10
±2.8
±1.6
5/90/5
±2.5
±1.5

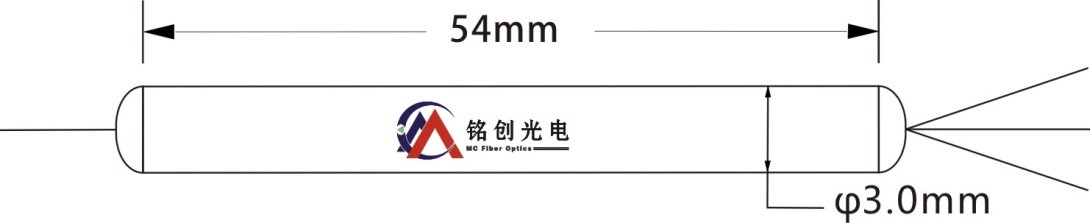

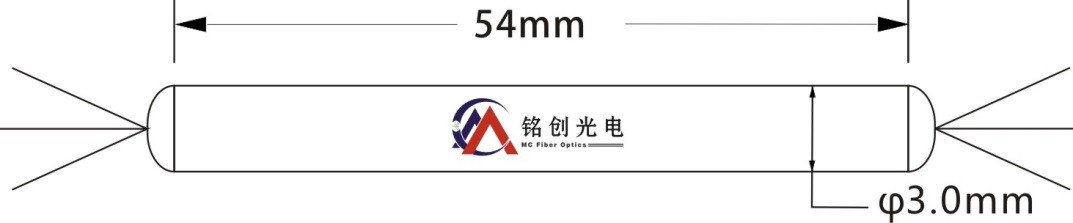

封装尺寸


 选型信息

MCFBT
端口
工作波长
分光比
功率大小
封装尺寸
光纤类型
尾纤长度
尾套类型
连接头类型
13-1x3
33-3x3
1550-1550nm
424-40/20/40
333-33/33/33
343-30/40/30
252-25/50/25
262-20/60/20
171-15/70/15
181-10/80/10
595-5/90/5
00-300mW
01-1W
05-5W
S-其它
1-Φ3.0x54mm
2-Φ3.0x60mm
3-Φ4.0x60mm
S-其它
S2-SMF-28e
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCFBT-13-1550-333-00-3-S2-10-L-FA
单模拉锥光纤耦合器,1X3结构,中心波长为1550nm,分光比33:33:33,连续光功率为300毫瓦 ,封装尺寸Φ4.0x60mm,光纤类型SMF-28e,尾纤长度1米,900um松套管,连接头类型FC/APC。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
