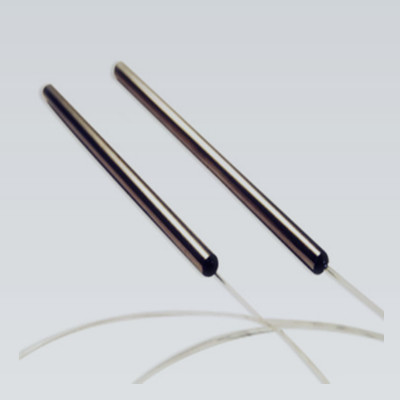

产品名称 : 1030nm1x3/3x3保偏光纤拉锥耦合器


产品型号:MCPMFBT-13-1030-333-00-3-P9-10-L-FA


工作波长:1030nm


功率 : 0.3~5W可选


光纤类型 : PM980

 1030nm1x3/3x3保偏光纤拉锥耦合器
咨询热线
0755-23736280
 1030nm1x3/3x3保偏光纤拉锥耦合器

 铭创光电生产的熔融拉锥1X3/3x3一次成型的保偏光纤拉锥耦合器(PM FBT Coupler),能使在光纤中传输的光信号在特殊结构的耦合区发生耦合,进行光功率的再分配,可以生产400-2050nm范围内各种波长、不同分光比的耦合器,熔融拉锥分路器广泛用于光纤通信、水下激光通信、光纤激光器、光纤放大器等领域。

产品特点
应用领域
低插入损耗
光纤激光器
波长选择种类多
光纤放大器
高稳定性和可靠性
光纤传感
结构紧凑
光纤通信/仪器仪表

产品指标

参数
单位
数值
结构
-
1x3
3x3
中心波长
nm
1030
带宽
nm
±20
分光比
%
分光比可定义(1X3)33/33/33(only3X3)
附加损耗(max)
dB
1.0
1.2
消光比
dB
≥17
≥16
分光比不一致性
%
±7(1x3)/±10(3x3)
承受功率
W
0.5、2、5
接头类型
-
FC/APC或其它
光纤类型
-
PM980
光纤长度
m
1或其它
封装尺寸
mm
φ3.0x54(裸纤)or φ4.0x60(套管)
工作温度
-40~+85
储存温度
-40~+85
测温环境在25℃;
以上数据不含接头,如增加连接头,插入损耗不同波长损耗不一样,具体联系我们确认,回损降低5dB,消光比降低2dB,默认光纤慢轴对准Key键。
分光比
最大分光比误差
Through Port
Coupling Port
40/20/40
±5.0
±6.0
35/30/35
±4.0
±5.0
33/33/33
±6.0
±6.0
30/40/30
±4.0
±3.0
25/50/25
±3.5
±2.4
20/60/20
±3.3
±2.0
15/70/15
±3.0
±1.8
10/80/10
±2.8
±1.6
5/90/5
±2.5
±1.5

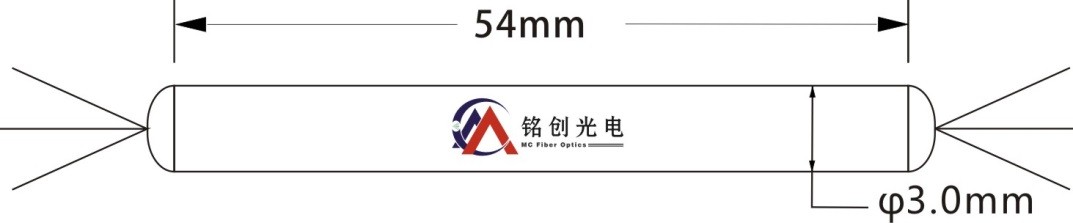

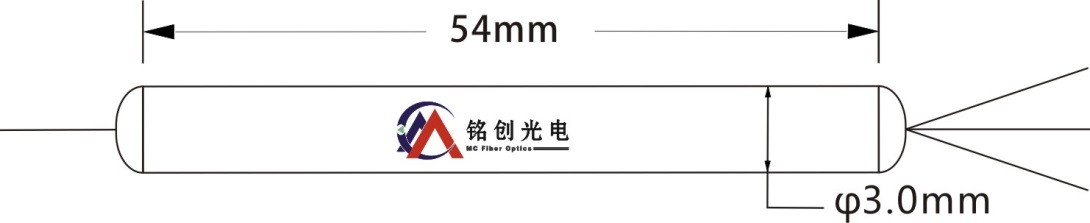

封装尺寸


 选型信息

MCPMFBT
端口
工作波长
分光比
功率大小
封装尺寸
光纤类型
尾纤长度
尾套类型
连接头类型
13-1x3
33-3x3
1030-1030nm
424-40/20/40
333-33/33/33
343-30/40/30
252-25/50/25
262-20/60/20
171-15/70/15
181-10/80/10
595-5/90/5
00-300mW
01-1W
05-5W
S-其它
1-Φ3.0x54mm
2-Φ3.0x60mm
3-Φ4.0x60mm
S-其它
P9-PM980
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um 裸纤
L-900um松套管
S-其它
N-None
FP-FC/PC
FA-FC/APC
S-其它
选型参考 MCPMFBT-13-1030-333-00-3-P9-10-L-FA
保偏拉锥光纤耦合器,1X3结构,中心波长为1030nm,分光比33:33:33,连续光功率为300毫瓦,封装尺寸Φ4.0x60mm,光纤类型PM980,尾纤长度1米,900um松套管,连接头类型FC/APC,光纤慢轴对准Key键。
如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
