产品名称 : 1550nm高功率光纤隔离器(30W)


产品型号:MCHI-1550-20-P-10-S-1550DC-10-L


工作波长:1550nm


功率 : 10W 20W 30W


光纤类型 : SMF-28e,1550DC或其它

1550nm高功率光纤隔离器(30W)
咨询热线
0755-23736280
1550nm高功率光纤隔离器(30W)

 光纤隔离器主要利用磁光晶体的法拉第效应来隔离反射光,只允许光以单一方向传输的无源磁光器件。光纤隔离器用于防止光源受到由背向反射或信号产生的不良影响;背向反射可能损坏激光器或者使之产生跳模、振幅变化或频移。在高功率反应中,背向反射还能引起不稳定性和功率尖峰。

铭创光电生产的隔离器具有高隔离度、低插入损耗、高承受功率,可以根据用户需要定制不同波长、功率、光纤的隔离器,产品广泛应用于光纤激光器、光纤放大器、激光通信、光纤传感、科学科研等领域。
产品特点
应用领域
低插入损耗
光纤激光器
高隔离度
光纤放大器
高承受功率
光纤传感/相干通信

产品指标

参数
单位
数值
中心波长
nm
1550
带宽
nm
±20
单双级
/
单级
双级
峰值隔离度(Type)
dB
45
55
隔离度(min)
dB
32
45
插入损耗(Type)
dB
0.35
0.4
插入损耗(max)
dB
0.5
0.6
最小回波损耗
dB
45
45
偏振相关损耗
dB
0.15
0.15
承受功率(CW)
W
10 20 30
峰值功率(脉冲)
KW
10
光纤类型
/
SMF-28e,1550DC或其它
光纤长度
m
1或其它
封装尺寸
mm
30x15x10
工作温度
-5~ +   70
储存温度
-40~   +85
测温环境在25℃;以上数据不含头,不同功率封装尺寸不一样,具体规格需要联系我们。

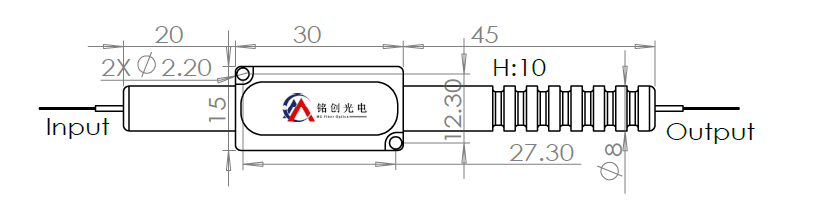

封装尺寸


选型信息

MCHI
工作波长
功率大小
功率类型
峰值功率
单双级
光纤类型
尾纤长度
尾纤类型
1550-1550nm
1570-1570nm
S-其它
10-10W
20-20W
30-30W
S-其它
C-连续
P-脉冲
0-连续光
10-10KW
20-20KW
S-单级
D-双级
S2-SMF-28e
1550DC-SM-GDF-1550
S-其它
08-0.8m
10-1.0m
15-1.5m
S-其它
B-250um裸纤
L-900um松套管
S-其它

选型参考 MCHI-1550-20-P-10-S-1550DC-10-L

高功率光纤隔离器,中心波长1550nm,承受最大平均功率20W,峰值功率10KW,单级,光纤类型SM-GDF-1550,尾纤长度1米,900um套管。



如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
