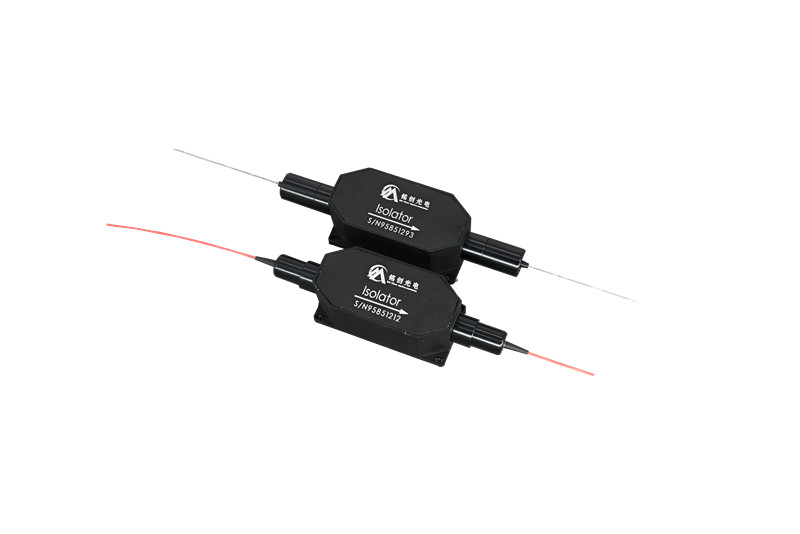

产品名称 : 780nm保偏光纤隔离器


产品型号:MCPMI-780-00-C-S-P7-10-L-FA


工作波长:780nm


功率 : 300mW 1W 2W 5W


光纤类型 : PM780

780nm保偏光纤隔离器
咨询热线
0755-23736280
780nm保偏光纤隔离器

光纤隔离器主要利用磁光晶体的法拉第效应来隔离反射光,只允许光以单一方向传输的无源磁光器件。光纤隔离器用于防止光源受到由背向反射或信号产生的不良影响;背向反射可能损坏激光器或者使之产生跳模、振幅变化或频移。在高功率应用中,背向反射还能引起不稳定性和功率尖峰。

铭创光电生产的隔离器具有高隔离度、低插入损耗、高承受功率,可以根据用户需要定制不同波长、功率、光纤的隔离器,产品广泛应用于光纤激光器、光纤放大器、激光通信、光纤传感、科学科研等领域。

产品特点

应用领域

低插入损耗

光纤激光器

高隔离度

光纤传感

高承受功率

光纤放大器

高稳定性和可靠性

光纤通信

产品指标

参数

单位

数值

中心波长

nm

780

工作波长范围

nm

±10

峰值隔离度(Type)

dB

30

最小隔离度

dB

25

插入损耗(Type)

dB

1.0

插入损耗 (max)

dB

1.5

消光比(ER)

dB

18(Type B), 20(Type F)

回波损耗 最小值

dB

45

光纤类型

/

PM780 Fiber

拉力

N

5

最大光功率 (CW)

W

0.5,1,2,5或其它

峰值功率最大值

KW

1,5,10

工作温度

0~ +70

储存温度

-40~ +85

测温环境在25℃;如果增加连接头,插入损耗增加0.5dB, 回损降低5dB,保偏产品消光比降低2dB.默认慢轴工作快轴截止的方式。

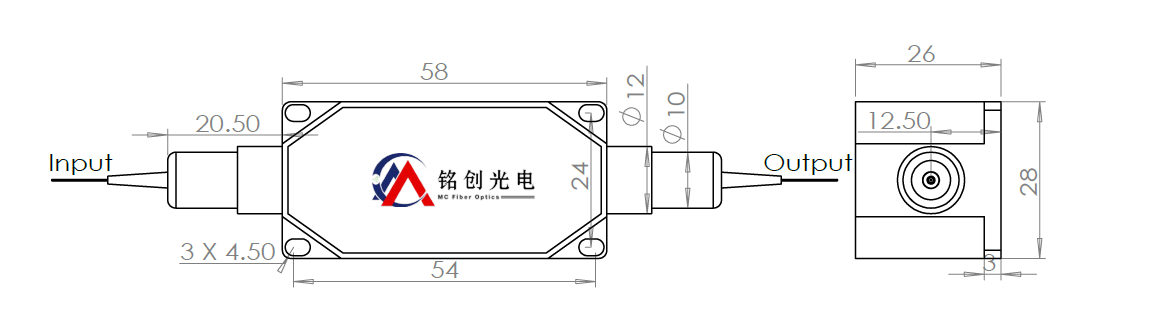

封装尺寸


选型信息

MCPMI

工作波长

功率大小

功率类型

工作轴

光纤类型

尾纤长度

尾纤类型

连接头类型

780-780nm

S-其它

00-300mW

01-1W

02-2W

S-其它

P-脉冲

C-连续

S-慢轴工作

F-快轴工作

B-双轴工作

P7-PM780-HP

S-其它



08-0.8m

10-1.0m

15-1.5m

S-其它

B-250um裸纤

L-900um松套管

S-其它

N-None

FP-FC/PC

FA-FC/APC

S-其它

选型参考 MCPMI-780-00-C-S-P7-10-L-FA

保偏光纤隔离器,工作波长780nm,最大连续功率300mW,慢轴工作,光纤类型PM780-HP,尾纤长度1米,900um套管,FC/APC。

如需要了解详细信息请与我们销售人员联系,我们有保留指标修订而不预先通知的权利。
